Светомаскировочное устройство (СМУ)

Светомаскировочное устройство (СМУ) применяются в целях маскировки движения одиночных автомобилей и автомобильных колонн. СМУ ограничивает свет, исходящий от фар автомобиля, и тем самым затрудняет обнаружение движущихся автомобилей.

Применение СМУ на автомобилях дает возможность водителю хорошо просматривать дорогу и в то же время затрудняет обнаружение движущихся автомобилей при воздушном и наземном наблюдении.

Безопасное вождение одиночных автомобилей обеспечивается:

• при режиме ПЗ - со скоростью до 25 км/час, безопасное движение автомобильных колонн со скоростью до 15 км/час
• при режиме Ч3 - со скоростью до 30 км/час, безопасное движение автомобильных колонн со скоростью до 25 км/час

Комплект СМУ:
а - насадка для фары; б - вставка к подфарникам; в - переключатель режимов светомаскировки; г - вставка к плафону; д - светомаскировочное устройство к заднему фонарю;
1 - ободок; 2 - светомаскировочная вставка; 3 - индикатор расстояний; 4 - синий светофильтр; 5 - защитное стекло

Светомаскировочное устройство для передней фары (насадка для фары)

Насадка для фары (первый рисунок "Комплект СМУ", а) представляет собой металлический штампованный диск.

В верхней части диска имеются две щелевидные прорези, против которых установлена специальная двухрядная линза, замаскированная козырьком. Прорези служат для частичного затемнения.

В нижней части диска установлена вторая линза, через которую освещается дорога при незатемненном режиме.

Нижняя линза может закрываться крышкой.

Светомаскировочное устройство к заднему фонарю

Светомаскировочное устройство к заднему фонарю (первый рисунок "Комплект СМУ", д) состоит из вставки и защитного стекла, предохраняющего отверстия вставки от загрязнения.

Вставка представляет собой металлический диск; овальное отверстие в верхней части диска закрыто синим светофильтром, маскирующим лампу стоп-сигнала, расположенную против этого отверстия.

В нижней части диска выполнены четыре прямоугольных . отверстия, закрытые изнутри красным светофильтром (индикатор расстояния).

К ободку заднего фонаря снаружи на оси крепится крышка, которая удерживается в верхнем или в нижнем положении держателем. При движении днем крышка находится в нижнем положении, а при движении ночью - в верхнем.

Индикатор расстояний в светомаскировочной вставке заднего фонаря позволяет выдерживать дистанции между автомобилями и предупреждает возможность наезда. При движении автомобиля в колонне водитель сзади идущего автомобиля по числу видимых раздельно световых знаков индикатора расстояния определяет дистанцию до впереди идущего автомобиля.

Индикатор расстояний светомаскировочного устройства
1 - одна светящаяся фигура видна с расстояния 150 - 50 м (дистанция велика); 2 - две светящиеся фигуры видны с расстояния 30 - 20 м (нормальная дистанция); 3 - четыре светящиеся фигуры видны с расстояния до 20 м (дистанция мала)

Линза освещения номерного знака светомаскировочного устройства

Линза освещения номерного знака грузовых автомобилей маскируется вставкой, представляющей собой изогнутую по форме линзы пластинку.

Подфарники светомаскировочного устройства

Подфарники грузовых автомобилей маскируются вставками (первый рисунок "Комплект СМУ", б) - круглыми дисками, на которых расположено шесть радиальных отверстий. Вставки устанавливаются под стекло.

Плафоны светомаскировочного устройства

Плафоны маскируются металлическими вставками (первый рисунок "Комплект СМУ", г) - круглыми дисками с отверстием в центре; вставки устанавливаются под стекло плафона.

Переключатель светомаскировочного устройства

Переключатель (первый рисунок "Комплект СМУ", в) режимов светомаскировки устанавливается на щитке приборов в кабине водителя и состоит и: пластмассового основания, металлического кожуха, двух спиралей (сопротивлений), переключателя и трех зажимов.

Конструкция насадки на фары и наличие переключателя ре жимов светомаскировки позволяют создать три режима освещенности: полное затемнение (ПЗ), частичное затемнение (ЧЗ) и незатемненный режим (НЗ).
Режим ПЗ получается при опущенных крышках насадок фар и включенных сопротивлениях переключателя.
Режим Ч3 получается при опущенных крышках насадок фар и выключенных сопротивлениях переключателя.
Режим НЗ отличается от режима 43 лишь положением крышек насадок фар: при режиме НЗ крышки подняты.

Схема переключения электропроводов при установке СМУ
1 2, 3, 4 и 5 - клеммы центрального переключателя света; 6, 7 и 8 - клеммы переключателя режимов светомаскировки; Б, ДС и БС - клеммы ножного переключателя света

Для переключения электропроводов при установке СМУ надо:

• отъединить провода ближнего света ламп обеих фар от зажимов колодок
• отъединить провод дальнего света правой фары от зажима колодки и присоединить его к освободившейся клемме цепи ближнего света
• отъединить провод от клеммы Б ножного переключателя света и присоединить его к клемме БС
• отъединить провод от клеммы 4 центрального переключателя света и присоединить к нему дополнительный провод, другой конец которого присоединить к клемме 7 или 8 переключателя режимов
• вынуть провод из соединительной муфты контрольной лампочки дальнего света и присоединить к нему один конец дополнительного провода; другой конец дополнительного провода присоединить к клемме 7 или 8 переключателя режимов
• соединить проводом клемму 4 центрального переключателя света с клеммой 6 переключателя режимов

Освещение щитка приборов и подкапотная лампа в этом случае выключаются.

Уход за светомаскировочным устройством

• Уход за светомаскировочными устройствами заключается в содержании их в чистоте (особенно линз и светофильтров) и тщательной очистке от пыли перед установкой на машину, а также во время остановок на марше.
• Установка светомаскировочных устройств производится на отрегулированные фары. Регулировка фар осуществляется в соответствии с инструкцией по эксплуатации автотранспортного средства.
• Перед выездом машин в замаскировочном режиме необходимо проверить наличие светомаскировочных устройств. Убедиться, что световые отверстия маскировочных приборов фар, передних и задних фонарей, указателей поворота — чистые. При необходимости очистите их от пыли и грязи, а также проверьте положение светомаскировочных устройств в соответствии с заданным режимом движения.
• В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не влияющие на собираемость изделий.

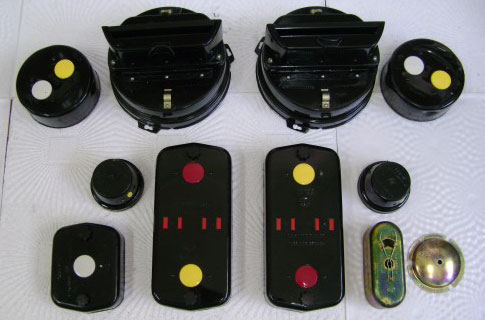

Комплект светомаскировочного устройства СМУ-30
