Модульные бытовые автоматические выключатели

Отредактировано 2.05.2022

Автоматические выключатели (автоматы) - это устройство, предназначенное для включения или отключения тока в одной или нескольких электрических цепях, а также для защиты от токов короткого замыкания и перегрузки электрических цепях и приёмников энергии.

Автоматический выключатель был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.


Автоматические выключатели бывают промышленные и бытовыми. Каждый вид, в свою очередь, может классифицироваться по своим признакам. В этой статье будут описаны низковольтные (до 1000 В) автоматы.

Устройство автоматического выключателя

Автоматические выключатели бывают имеют следующие конструктивные узлы: главную контактную систему, дугогасительную систему, привод расцепляющего устройства, расцепитель (расцепители), вспомогательные контакты (необязательно).

Главная контактная система

Контактная система может быть трёхступенчатой (с главными, промежуточными и дугогасительными контактами), двухступенчатой (с главными и дугогасительными контактами) и одноступенчатой (при использовании металлокерамики).

Дугогасительная система

Она нужна для предотвращения горения и быстрого гашения электрической дуги. Она обычно возникает при размыкании цепи с высокой нагрузкой и индуктивностью (электродвигатели, трансформаторы, длинные кабельные линии).

Дугогасительная система может состоять из камер с узкими щелями или из камер с дугогасительными решётками.
Комбинированные дугогасительные устройства — щелевые камеры в сочетании с дугогасительной решеткой — применяют для гашения дуги при больших токах.

Принцип действия дугогасительной камеры состоит в том, что дуга, возникшая между контактами, под действием собственного магнитного поля удлиняется и попадает в дугогасительную камеру. Плазма дуги, попадая на пластины, охлаждается и разбивается на несколько мелких дуг, горящих между пластинами решётки. В месте контакта дуги с каждой из пластин возникает падение напряжения, а её общее сопротивление увеличивается. В результате увеличения сопротивления и падения температуры снижается количество ионов, происходит рекомбинация носителей заряда и дуга гаснет.

Чтобы не повредить механизм при гашении дуги нагретые газы с повышенным давлением выходят из отверстия в нижней части автоматического выключателя.

Расцепитель

Расцепители — это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при коротком замыкании, перегрузках и исчезновении напряжения в первичной цепи (непосредственно: электромагнитные и термобиметаллические элементы; либо косвенно через отдельный независимый электромагнитный расцепитель: электронные и микропроцессорные).
В автоматических выключателях на большие токи начиная с 1970-х годов стали применять электронные расцепители (например отечественные автоматические выключатели серии "Электрон", некоторые типы автоматов серий А-37, ВА), а в последнее время и микропроцессорные расцепители (микропроцессорные блоки защиты).

Механизм свободного расцепления состоит из рычагов, защелок, коромысел и отключающих пружин и предназначен для мгновенного отключения автоматического выключателя (вне зависимости от положения органа включения: невозможность удержания автоматического выключателя во включённом положении при срабатывании расцепителя), а также для устранения повторного включения автоматического выключателя на короткое замыкание при длительно существующей команде на включение.


На бытовых и на некоторых промышленных два расцепителя: электромагнитный и тепловой.

Электромагнитный расцепитель (отсечка)

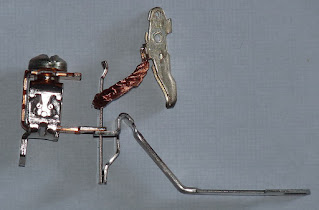

Электромагнитный расцепитель модульного
автоматического выключателя

Расцепитель мгновенного действия, представляет собой соленоид (катушку индуктивности), подвижный сердечник которого приводит в действие механизм расцепления. Ток, проходящий через выключатель, течет по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога тока.

Электромагнитный расцепитель, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 2-10 раз от номинала, в зависимости от типа (автоматические выключатели делятся на типы (классы) A, B, C и D в зависимости от чувствительности мгновенного расцепителя).

Тепловой расцепитель

Биметаллическая пластина модульного
автоматического выключателя

Представляет собой биметаллическую пластину (ленту из двух металлических полос с разными коэффициентами теплового расширения), нагреваемую протекающим током. При протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления.

Время срабатывания зависит от тока (время-токовая характеристика) и может изменяться от секунд до часа. Минимальный ток, при котором должен срабатывать тепловой расцепитель в течении 1 часа, составляет 1,45 от тока уставки теплового расцепителя.
При изменении тока время срабатывания теплового расцепителя изменяется. Так, например, автомат на 16А при токе 24 А выключается в среднем через 5-15 минут.

В некоторых автоматах возможно настройка тока срабатывания теплового расцептеля. Он может располагаться снаружи автомата или внутри. В последнем случае настраивается на заводе.

После остывания пластины автоматический выключатель можно включать.

Роль теплового расцепителя может выполнять электромагнитный (мгновенный) расцепитель, оснащённый гидравлическим замедлителем срабатывания. Такие автоматические выключатели отличаются пожаробезопасностью, так как не имеют нагреваемого элемента (биметаллической пластины).

Вспомогательные контакты

Вспомогательные контакты (дополнительные контакты, допконтакты) - это контакты, входящие во вспомогательную цепь автоматических выключателей и механически приводимые в действие этими выключателями. Как правило, вспомогательные контакты в автоматических выключателях в литом корпусе крепятся защелкиванием под лицевой панелью выключателя.

Вспомогательные контакты бывают

• Контакты состояния (контакты положения, OF) предназначены для сигнализации о состоянии главных контактов автоматических выключателей. Иначе говоря, они служат для мониторинга статуса устройства – включены или выключены его главные контакты (вне зависимости от причин вызвавших это переключение). Контакты состояния, как правило, включаются во внешнюю цепь сигнализации работы автомата.
  Алгоритм работы контакта состояния (для контакта исполнения NO):
  - включается - при включении автомата вручную или электроприводом
  - выключается - при выключении автомата вручную, электроприводом, дистанционным расцепителем или при аварийном отключении.
• Аварийные контакты (сигнальные контакты, SD, SDE) предназначены для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки "ТЕСТ" и т.п.. При возвращении выключателя в исходное состояние сигнализация отключается.
  У некоторых производителей существуют аварийные контакты типа SDE,  которые переключаются только при аварийном срабатывании расцепителей выключателя.
  Аварийные контакты, как правило, включаются во внешнюю цепь сигнализации работы автомата.
  Алгоритм работы аварийного контакта SD (для контакта исполнения NO):
  - включается - при аварийном отключении автомата от перегрузки или предельного напряжения, при отключении дистанционным расцепителем, кнопкой "ТЕСТ"
  - выключается - при новом включении автомата вручную или электроприводом
• Универсальные контакты - могут быть как контактами состояния OF, так и аварийными контактами SD, SDE. Тип вспомогательного контакта зависит от расположения в корпусе автоматического выключателя (разные ячейки).

Количество полюсов

Автоматы бывают однополюсные; двухполюсные; трёхполюсные; четырёхполюсные. Если полюсов 2, 3 или 4 то при аварии на одной из линий самостоятельно отключаются остальные две.

• Автоматический выключатель однополюсного типа является самой простой модификацией автомата. Он предназначен для защиты отдельных цепей. В функции такого автомата входит лишь защита провода от возгорания. Сама нейтраль проводки помещается на нулевую шину, тем самым обходя автомат, а провод заземления подключается в шине заземления отдельно. Т.е. при срабатывании автомата происходит разрыв линии фазы, а нейтраль соединена с источником напряжения, что не дает 100% гарантию защиты.

• Автоматический выключатель двухполюсного типа применяется когда необходимо полное отключение сети электропроводки от напряжения. Он применяется в качестве вводного, когда во время КЗ или сбоя работы сети вся электропроводка обесточивается одновременно (что позволяет проводить работы на электропроводке абсолютно безопасно). Применяют двухполюсные автоматы в случаях, если необходим отдельный выключатель для однофазного электроприбора, например, водонагревателя, бойлера, станка.

• Автоматический выключатель трёхполюсного типа применяется для защиты трехфазной 3- или 4-проводной сети. Трехполюсный выключатель служит в качестве вводного (потом идёт три однофазные проводку) и общего для любых типов трехфазных нагрузок (трехфазную проводку). Могут использоваться защиты электродвигателей.

• Автоматический выключатель четырёхполюсного типа. Его применяют в качестве вводного автомата на трехфазную четырехпроводную сеть (3 фазы и нейтраль).

Нельзя устанавливать вместо одного двух-, трёх- , четырёхполюсного автомата несколько однополюсных. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми.
Конструкция некоторых однополюсных автоматических выключателей позволяет объединять рычажки их включения чтобы можно было включать и отключать их полюса одновременно. Объединяются рычажки шпилькой, скрепкой, скобкой, проволочкой и т.п. через отверстие проходящее внутри рычажков. Но объединенные таким способом автоматы не могут отключиться, т.к. у сработавшего автомата не хватает механической силы отключить второй автомат.

Расчёт автоматического выключателя

Перед выбором автомата желательно произвести некоторые расчеты, с помощью которых можно точно определить нужный автомат (а не ориентироваться на сечения проводов). Вариантов расчётов в интернете много (в том числе и онлайн). Здесь будет приведен вариант для однофазной цепи, с подключенной группой потребителей. Другие расчёты выполняются похоже.

Определите суммарную мощность подключаемых приборов мощность автоматического выключателя. Ниже приведена таблица с номинальной мощностью некоторых бытовых приборов.

Например, для кухни (да и для других тоже) ориентируясь на таблицу выше

1. Выпишите на листок планируемые бытовые приборы.
2. Рядом с прибором поставьте его мощность по паспорту.
3. Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
4. Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микровоновка+блендер, чайник+микроволновка+тостер, и т.д.
5. Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
6. Разделите Pрасчет на Pноминал, получите коэффициент спроса кухни.

Коэффициент спроса (использования бытовой техники) -  это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электропроводке и учитывающий количество одновременно работающих электроприборов. Он используется потому что обычно все имеющиеся в электроприборы, как правило, одновременно в сеть не включаются.

Предположим, что Pрасчет получилось равным 6 кВт. Тогда, если у вас однофазная сеть (220 В), то номинал тока нагрузки кухни:

Iр = Ррасчет / 220В

Iр = 6000 / 220= 27,3 А

Согласно ГОСТ 29322-2014 с октября 2015 года значение напряжения должно быть равным 230 В для обыкновенной сети и 400 В – для трехфазной. Однако в часто до сих пор действуют старые параметры: 220 и 380 В соответственно. Поэтому если вам надо точное значение расчётов, то необходимо провести замеры с применением вольтметра.

Смотрим по номинальным рабочим токам (1А, 2А, 3А, 6А, 10А, 16А, 20А, 25А, 32А, 40А) и выбираем ближайшее большее значение автомата. Это 32 А.

Можно рассчитать и с учетом коэффициента спроса. Предположим, что коэффициент получился 0,8. Тогда

Iрасчет.= Iр х 0,8=27,3х0,8=21,8А

Смотрим по приведенным выше номинальным рабочем токам и выбираем ближайшее большее значение автомата. Это 25 А.

Вы можете подойти к этому более "научно" и использовать для расчётов "РМ-2696 Инструкция по расчету электрических нагрузок жилых зданий" или "СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий".

Виды автоматов по току мгновенного расцепления (по характеристикам, по время-токовым характеристикам)

Данный параметр показывает, при каких значениях и в какой промежуток сработает электромагнитный расцепитель.

Бытовые автоматические выключатели переменного тока делятся на следующие типы (классы) по току электромагнитного расцепителя:

• тип B: срабатывают при превышении номинального тока в 3-5 раз. Применяется для защиты линий освещения, бытовых нагревательных приборов, большинства электронных устройств или линий имеющих большую протяженность. Если проводка старая или слабая, или пониженное напряжение, то применение этого типа тоже оправдано.
• тип C: срабатывают при превышении номинального тока в 5-10 раз. Применяется для защиты розеточных групп или линий с потребителями с умеренными пусковыми токами. Такая характеристика самая универсальная и её проще всего найти в магазинах.
• тип D: срабатывают при превышении номинального тока в 10-20 раз. Применяется для защиты трансформаторов или линий с потребителями с большими пусковыми токами (двигатели, большие группы светильников с дросселями и прочие). Не стоит ставить автоматы с такой характеристикой на обычные потребители в доме/квартире.

Обратите внимание, что быстродействие автомата не зависит от букв B, C, D и др., меняется лишь порог срабатывания электромагнитного расцепителя (ЭмР).
Например: автоматы В16 и D16, диапазоны срабатывания ЭмР: 16*(3...5)=48...80А и 16*(10...20)=160...320А соответственно.
При токе 150А автомат В16 выключится мгновенно, а D16 - через несколько секунд, когда нагреется биметалл.
При токе 1000А оба автомата сработают мгновенно.


Промышленные автоматические выключатели могут быть следующих типов:

• тип L: срабатывают при превышении номинального тока свыше 8 раз
• тип Z: срабатывают при превышении номинального тока свыше 4 раз
• тип K: срабатывают при превышении номинального тока свыше 12 раз

У европейских производителей классификация может несколько отличаться. В частности, имеется дополнительный тип A (срабатывают при превышении номинального тока в 2-3 раза).


Автоматы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Автоматы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в автоматы типа K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Автоматы с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Если вы внимательно посмотрели время-токовые характеристики приведённые выше, то вы заметили разброс в графиках. Это связано с тем, что у автоматических выключателей, даже взятых из одной коробки, есть разброс характеристик. Поэтому на графике изображена область, в которой  окажется характеристика случайно взятого автоматического выключателя.

В результате, если взять определенный ток, то вы получите диапазон значений времени, за которое сработает автоматический выключатель.

Поэтому в расчетах стоит считать, что вам попался самый плохой автомат, и брать самое худшее значение.

Расшифровка надписей на автоматическом выключателе

Автоматический выключатель (что бытовой, что промышленный) имеет на своём корпусе всю необходимую для правильного выбора и эксплуатации информацию.

Маркировка наносится на лицевой (передней) стороне корпуса автоматического выключателя нестирающейся краской, благодаря чему с параметрами автомата можно ознакомиться даже когда автомат находится в работе.

Она выражается вот таким видом

Вот как выглядят эти данные на передней части самого автоматического выключателя.

На некоторых автоматах наносится дополнительная маркировка на боковую поверхность автомата.

Рассмотрим маркировки более подробно.

Производитель

Первое, что выделяется на лицевой стороне корпуса — это логотип и название производителя. Большинство останавливает свой взгляд именно на этом.

Важно правильно выбрать фирму выпускающую автомат, иначе не факт, что автомат сможет помочь. Производителей автоматов много, но наиболее известными в России считаются

• ABB. Шведско-швейцарская компания, которая считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Но они немного более дорогие.
• Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
• Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.
• General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
• Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
• Moeller. Немецкая фирма. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.
• КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.
• IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время автоматы гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России, что связано с низкой стоимостью у данного производителя.
• EKF electrotechnica. Продукция из Китая. Является прямым конкурентом автоматов IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.
• Контактор. Завод принадлежит фирме Легранд. Качество хорошее. В то же время стоимость автоматов "Контактор" примерно такая же, как и у продукции стран евросоюза.
• DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.

Но первым делом вы должны решить, сколько денег можете выделить на автоматические выключатели для домашней электропроводки. Даже у таких компаний, как ABB есть своя серия бюджетных моделей невысокой стоимости. Если Вам нужно купить автомат эконом-класса, рекомендуем все равно отдавать предпочтение надежности – брендам Легранд, АББ и Шнайдер Элетрик. Для сторонников российской продукции можно посоветовать DEKraft, т.к. на форумах не встречается большое количество негативных отзывов по поводу данной фирмы.

Серия

На каждом автоматическом выключателе указывается серия данного выключателя или так называемая линейка. В ней бывает зашифровано несколько параметров и конструктивных особенностей. Причем каждая линейка может подразделяться на отдельные кластеры, со своими нюансами и отличиями.

Маркировка серии автоматов позволяет найти полную документацию со всеми техническими характеристиками и особенностями модели.

Также маркировка серии позволяет узнать техническую информацию по автомату. Это можно сделать не у всех производителей и у разных производителей они могут отличаться.

Номинальный ток и время-токовая характеристика

Это самые важные (или одни из самых важных) маркировок автоматического выключателя.
Их значения давались выше.

Первая буква обозначает время-токовую характеристику (на примере ниже это "С"). Цифра после буквы — значение номинального тока (на примере ниже это "25").

Обратите внимание, что при значении "С25" (как на примере), автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А. Да и то, через довольно длительный промежуток времени (более 1 часа). Т.к. есть такое значение как "ток срабатывания" и "ток не срабатывания". Краткое их значение приведено ниже.

Также необходимо помнить, что значение номинального тока на корпусе указано для окружающей температуры в +30°С. И в зависимости от температуры окружающей среды применяют коэффициенты для тока срабатывания тепловой уставки: на жаре тепловой расцепитель прогревается и срабатывает быстрее, а вот на морозе наоборот.

Для примера, автомат на 16А при -35°C должен сработать при 16*1,45*1,25=29 А

Если вы поставите автомат на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, жарким летним днём может сработать при токе, даже меньше номинального! Изменение номинального тока от температуры указано ниже.


Чтобы выбрать подходящее значение номинального тока, необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы кабеля (провода) через себя и в то же время, какая суммарная мощность всей бытовой техники подключена к этому автомату, будет зависеть рабочий ток. Всегда в первую очередь ориентируйтесь не на мощность бытовой техники, а на электропроводку! Так, при сечении медной электропроводки 2,5 кв. мм её должен защищать автомат максимум на 16 А. А проводку в 1,5 кв.мм должен защищать автомат в 10 А. И т.д.
Всего существует 12 модификаций бытовых автоматов, отличающихся по показателю номинального рабочего тока – 1А, 2А, 3А, 6А, 10А, 13А (встречаются редко) 16А, 20А, 25А, 32А, 40А, 50А, 63А. Причём у некоторых производителей могут быть автоматы на другие токи.
Обратите внимание, что в ГОСТ Р 50345-2010 "Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока" в главе 5.3 есть и другие значения. Но в быту их ставить нет смысла, т.к. есть ограничение мощности которое выделяется на частный дом.
Автоматы 1А, 2А, 3А применяют для защиты цепей с малыми токами. Они подойдут для обеспечения электричеством небольшого количества приборов, например, лампы или люстры, маломощного холодильника и других устройств, суммарная мощность которых не превышает возможности автомата.
Автоматы 3А эффективно эксплуатируется в промышленности, если осуществить его трехфазное подключение по типу треугольника.
Автоматы 6А, 10А, 13А, 16А допустимо использовать для обеспечения электричеством отдельных электроцепей, небольших комнат или квартир. Данные модели используются в промышленности, с их помощью снабжают питанием электродвигатели, соленоиды, нагреватели, сварочные автоматы, подключенные отдельной линией. Трех-, четырехполюсные автоматы 16А используют в качестве вводных при трехфазной схеме питания. В производстве отдают предпочтение приборам с D-кривой.
Автоматы 20А, 25А, 32А используют для защиты проводки современных квартир, они способны обеспечить электричеством стиральные машины, обогреватели, электросушилки и прочую технику с высокой мощностью. Модель 25А используют в качестве вводного автомата.
Автоматы 40А, 50А, 63А используются для обеспечения электричеством силового оборудование большой мощности в быту, промышленности, гражданском строительстве.

Самым мощным должен быть вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Иначе будет отключаться вышестоящий автомат (например, вводной), а не нужный вам... или они отключатся вместе. При этом номинальный ток вводного автомата не должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Например, "стандартный" вариант: вводной автомат на 25А, ниже на розетки – 16А и на освещение – 10А. Если нижестоящие автоматы загрузить "по полной" (что, скорее всего, не будет) то у них будет 26 А. Следовательно вводной автомат будет срабатывать.

Для запоминания какой автомат куда использовать в зависимости от сечения проводов есть различные таблицы. Вот одна из таких таблиц

Обратите внимание, что хоть кабель по сечению и может выдержать больший ток но ставить больший автомат не надо. Во-первых - кабели часто делают по ТУ и сечению у них ниже заявленного (до двух раз!). Во-вторых - способ прокладки кабеля. В большинстве случаев речь идет о скрытой проводке, то есть о ситуации, когда кабель располагается внутри бетонной стены. Следовательно, кабель не имеет возможности естественного охлаждения. Исходя из этого, необходимо закладывать поправку в 15-25 процентов.

Напряжение

Надписи 230 V или 400 V указывают напряжение, при котором может применяться автомат.

Значок волны (тильда) означает что автомат предназначен для работы в сетях переменного напряжения. На постоянное напряжение и ток, такие автоматы лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.
Для примера посмотрите на любой автомат выше.

Номинальная отключающая способность (предельный ток отключения)

На сегодняшний день автоматы могут иметь номиналы 3 000; 4 500; 6 000 и 10 000 А. Но обычно это 4500 А или 6000 А.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000 А (см. для примера фото выше), то данный автомат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, "прикипеть", либо разрушатся (выгорят) стенки корпуса.

Если ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 000А. В остальных случаях вполне достаточно подобрать автомат номиналом 6 000А.

Класс токоограничения

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги. Т.е. эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.
Класс №1 самый продолжительный, а значит экстремальный. Его время чуть превышает 10 мс. На корпусе автомата его просто не обозначают.
Класс №2 занимает промежуточное время по скорости. Такая защита должна отработать за время 3-5 миллисекунды (0,003-0,005 секунды).
Класс №3 самый быстрый дуга гасится за примерно 3-5 миллисекунды (0,003-0,005 секунды).

Класс токоограничения указывается после номинальной отключающей способности.

Схема подключения и типы защит

Некоторые производители наносят на корпус условную схему подключения автомата для информирования потребителя. Схема подключения представляет собой электрическую цепь с обозначением защит, установленных в автомате. На схеме также маркируются контакты, указывающие на место подключения проводов.

Это может выглядеть приблизительно вот так:

Полукруг - электромагнитный расцепитель. Прямоугольничек - тепловой.

Обратите внимание, что есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле.


Обратите внимание, что на некоторых двухполюсных и на четырёхполюсных автоматах один из зажимов имеет обозначение "N". Именно сюда подключается ноль (нулевой рабочий проводник).

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи "+" (плюс) и "-" (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Информация на боковой поверхности автоматических выключателей

На боковой поверхности автоматических выключателей пишется дополнительная информация.

ГОСТ и стандарты

Существует два стандарта для устройств отключения: жилой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно и автоматы обоих стандартов можно использовать для жилых помещений.

Далее некоторые надписи могут дублировать информацию на лицевой части автомата (см. фото выше).

• U=400V - номинальное рабочее напряжение
• Icn=6000А - наибольшая отключающая способность
• 50/60Гц - частота работы электросети
• I=8In (С) - автоматический выключатель имеет характеристику "С" с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Обратите внимание что на автомате указано на сколько надо зачищать провод для лучшего контакта с данный автоматом.

Но есть и новая информация:

• Uimp=6kV - номинальное импульсное удерживаемое напряжение
• Ui=500V - номинальное напряжение изоляции
• Deg3 - степень загрязнения. Означает, что допустимо токопроводящее загрязнение или сухое не токопроводящее загрязнение, которое может стать токопроводящим при конденсации влаги.
• Ics/Icu и Icu -  наибольшая отключающая способность в зависимости от напряжения.


  Упрощенно по поводу Icu можно сказать следующее: если ток короткого замыкаея, прошедший через автомат, будет соответствовать данным значениям, то автоматический выключатель успешно выполнит свою задачу только один раз. Далее его придется заменить. Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Селективность

Cat A или Cat B - категория применения в отношении селективности.

Cat A - это обычный автомат.
Cat B - это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при срабатывании автомата с маркировкой "Cat B" отключался только автомат какой-то конкретной линии, а не вводной автомат  (дома или всей цепочки ("Cat A")).

Момент затяжки

На корпусе некоторых автоматических выключателе указывается номинальный момент затяжки контактных клемм. Только соблюдая его, вы гарантировано надежно подключите провода.

QR-код

Отдельные модели автоматов снабжаются QR-кодом. Он у каждого экземпляра индивидуален

Благодаря этому, имея под рукой смартфон вы прямо в магазине сможете проверить оригинальный перед вами товар или подделка.
