Антенный противовес

Антенный противовес - провода или металлические трубки, играющие роль радиотехнической (искусственной) земли, которые повышают эффективность антенны. Однако для предохранения радиоустановки от разрядов атмосферного электричества такая "земля" не подойдёт. Надо использовать обычное заземление. Чем больше противовесов тем КПД излучения (приёма) лучше. Но от количества противовесов этот КПД повышается нелинейно и на практике обычно не делают более 4-6 противовесов.

Обычно противовесы в конструкции антенны используются в стационарных антеннах и представляют собой провода (трубки) расходящиеся под равными углами от штыря антенны или проложенных над землей. Для мобильных антенн противовесом служит корпус транспортного средства (автомобиля, самолёта и т.п.). Для переносных радиостанций роль земли (противовеса) играет тело оператора (т.е. тот, у кого в руках радиостанция).

Противовесы стационарной антенны подключаются к внешней части антенного разъема станции (усилителя) или контакту "земля", для штырей - к заземляемой детали основания.

Различают

• резонансные противовесы. Они имеют определенную длину, которая обеспечивает возможность своего резонанса с излучаемой антенной сигналом. В зависимости от типа антенны, резонансные противовесы могут быть четвертьволновыми, полуволновыми и т.д. Резонансные противовесы являются наиболее эффективными для работы антенны.
• нерезонансные противовесы. Они имеют произвольную длину, и не настроены в резонанс с излучаемым антенной сигналом.

Существуют конструкции антенн с отсутствием классических противовесов в виде расходящихся в стороны лучей. Такие "безпротивовесные" антенны имеют более прочную механическую конструкцию и легче в монтаже.

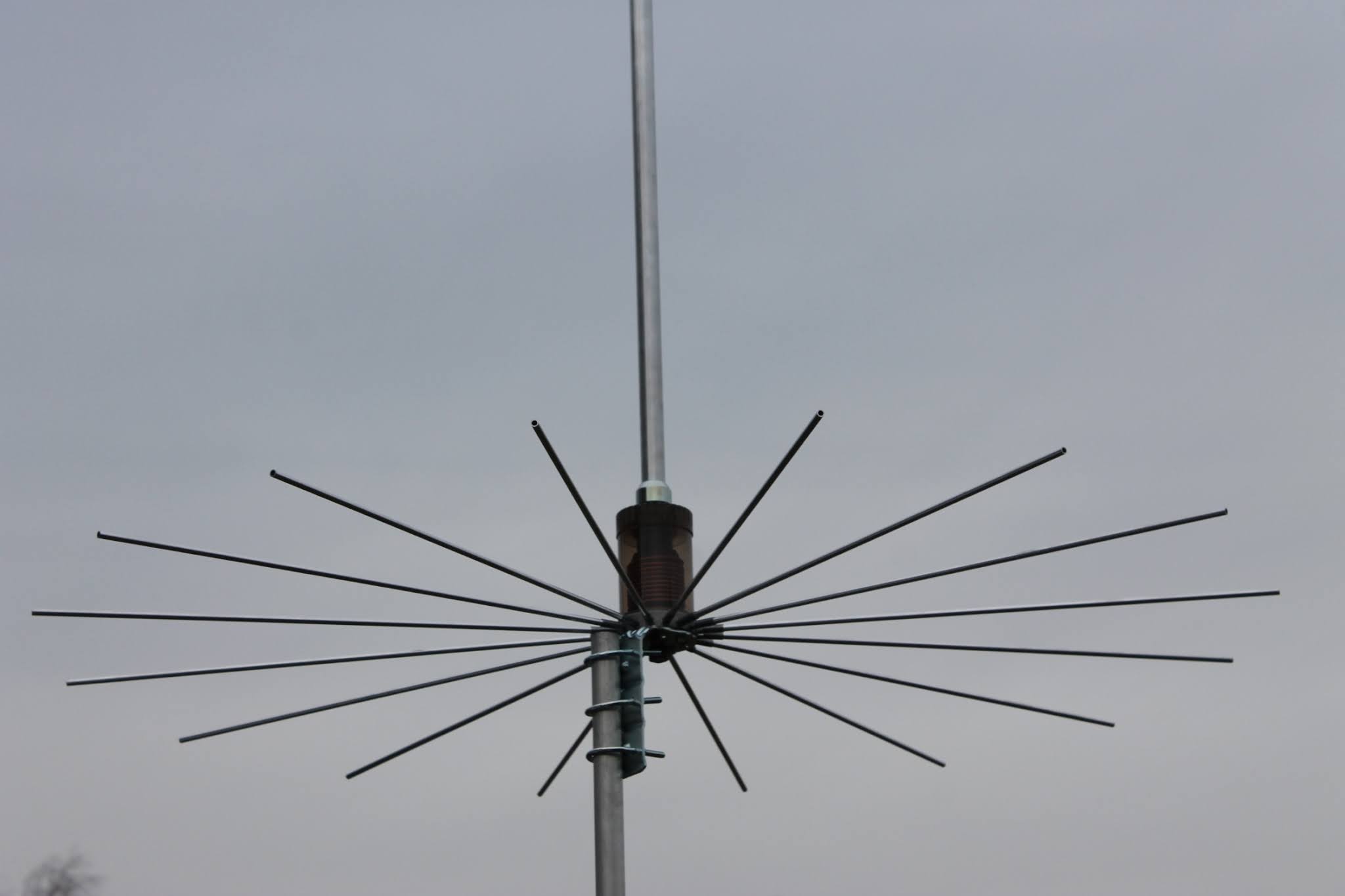

На изображениях ниже антенный противовес хорошо виден
