Опознавательная окраска трубопроводов

Опознавательная окраска трубопроводов предназначена для быстрой идентификации вещества, которые транспортируются по трубопроводам.

Существует ряд нормативных документов, которые и устанавливают идентификационную окраску трубопровода. Но почти все они ссылаются на ГОСТ 14202-69 "Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки". Исключениями являются трубопроводы с медицинскими газами, судовые и авиационные трубопроводы.

Обязательным элементом опознавательной окраски является размещение в доступных местах помещений или площадки предприятия схем и плакатов.

Для конкретизации веществ, транспортируемых по трубопроводам и их параметров, необходимо применение маркировочных надписей или щитков. Щитки должны содержать наименование вещества, направление его движения, а также соответствующие знаки опасности. Цвет, форма, размер и шрифт надписи должен соответствовать требованиям вышеупомянутого стандарта.

Опознавательная окраска трубопроводов

Существует десять укрупненных групп веществ для опознавательной окраски трубопроводов, каждой из которых соответствует определенный цвет.

Выполнение опознавательной окраски выполняется двумя методами:

• сплошь по всей поверхности. Такую окраску рекомендуется применять при небольшой длине и относительно небольшом числе коммуникаций, если она не ухудшает условия работы в цехах.
• отдельными участками. Такую окраску рекомендуется выполнять в цехах с большим числом и большой протяженностью коммуникаций, а также в тех случаях, когда по условиям работы из-за повышенных требований к цветопередаче и характеру архитектурного решения интерьера нежелательна концентрация ярких цветов.

Отдельные участки опознавательной окраски трубопроводов

Участки опознавательной окраски должны наноситься с учетом местных условий в наиболее ответственных пунктах коммуникаций (на ответвлениях, у мест соединений, фланцев, у мест отбора и КИП, в местах прохода трубопроводов через стены, перегородки, перекрытия, на вводах и выводах из производственных зданий и т.п.) не реже чем через 10 м внутри производственных помещений и на наружных установках и через 30-60 м на наружных магистральных трассах.

При прокладке коммуникаций в непроходных каналах и при бесканальной прокладке коммуникаций, участки опознавательной окраски на трубопроводах следует наносить в пределах камер и смотровых колодцев.

Ширина участков опознавательной окраски для трубопроводов диаметром (включая тепловую изоляцию) до 300 мм должна быть не менее четырех диаметров, а для трубопроводов диаметром более 300 мм — не менее двух диаметров. При больших диаметрах трубопроводов участки опознавательной окраски допускается наносить в виде полос высотой не менее 1/4 окружности трубопровода.

При большем числе параллельно расположенных коммуникаций участки опознавательной окраски на всех трубопроводах рекомендуется принимать одинаковой ширины и наносить их с одинаковыми интервалами.

Ширина полос должна соответствовать размерам, установленным для трубопроводов данного диаметра.

Предупреждающие цветные кольца при опознавательной окраске трубопроводов

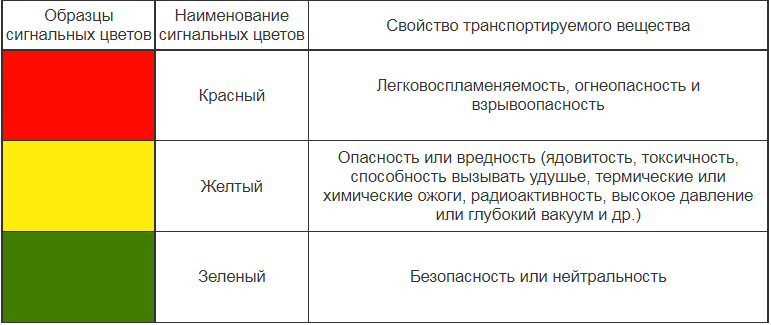

Для обозначения наиболее опасных по свойствам транспортируемых веществ на трубопроводы следует наносить предупреждающие цветные кольца.

При этом

• при нанесении колец желтого цвета по опознавательной окраске трубопроводов газов и кислот кольца должны иметь черные каемки шириной не менее 10 мм.
• при нанесении колец зеленого цвета по опознавательной окраске трубопроводов воды кольца должны иметь белые каемки шириной не менее 10 мм.
• в случаях, когда вещество одновременно обладает несколькими опасными свойствами, обозначаемыми различными цветами, на трубопроводы одновременно следует наносить кольца нескольких цветов

На трубопроводе предупреждающие цветные кольца могут быть в количестве 1-3 шт. Это зависит от того, какие по степени опасности для жизни и здоровья людей или эксплуатации предприятия вещества транспортируются по трубопроводам.

Схема нанесения предупреждающих цветных колец приведена ниже.

При большом числе параллельно расположенных коммуникаций предупреждающие кольца на всех трубопроводах следует принимать одинаковой ширины и наносить их с одинаковыми интервалами.
