Обжимные клещи (кримпер, пресс-клещи)

Обжимные клещи (кримпер, пресс-клещи) предназначены для обжатия (сжатия) наконечников и гильз (втулок) на проводах, что позволяет создать надёжное соединение.

Обжимные клещи обычно используются в процессе подготовки проводов с многожильными токопроводящими жил для винтовых или клеммных соединений, для соединения многожильных и одножильных проводов между собой и для установки на провод наконечника, предназначенного для монтажа в разъём.

И тут важно знать что не все обжимные клещи предназначены для проводов с однопроволочными токопровдящими жилами.

Габариты и вес кримпера зависит от его разновидности и конкретной модели. Это же сказывается на удобство использования этими обжимными клещами.

Расположение прижимных поверхностей обжимных клещей

Существуют следующие виды кримперов по расположению прижимных поверхностей

• С расположенными горизонтально матрицами (ножничного типа) - визуально напоминают обыкновенные плоскогубцы. Они легкие, обеспечивают высокую скорость работы, удобны в обращении. При наличии съёмных матриц (об них написано ниже) возможно обжимать различные наконечники и соединительные гильзы. Поэтому на данный момент из-за этого они самые распространённые.

• С расположенными вертикально матрицами (выдвижного типа) - рабочие поверхности двигаются параллельно относительно друг друга. Правда обычно весят больше предыдущего варианта и не так удобны в обращении.

• Диафрагменные (втулочного типа, цанговый) - оказывают на поверхность наконечника давление с 4 или 6 сторон, за счёт чего провод обжимается плотно и качественно. Кроме того, диафрагменные обжимные клещи в автоматически подстраиваются под используемые по сечению наконечники, поэтому нет необходимости менять матрицы.
  Цанговый кримпер лучше всего использовать для наконечников. Ведь если с его помощью соединять провода, то через клещи придётся протягивать всю длину провода.



Привод обжимных клещей

Существуют следующие виды привода обжимных клещей:

• Ручные обжимные клещи - простой инструмент, где усилие для обжатия создается вручную. Как правило они ни применяемые при монтаже кабеля небольшого сечения размером до 6-10 мм².
  Ручной кримпер представляет собой клещи с особой конструкцией губок, чаще всего соединенных посредством шарнирного механизма. На внутренней части губок находятся матрицы (об них написано ниже). При смыкании рукоятей губки сводятся либо через шарнир, как, например, у плоскогубцев, либо же смыкаются параллельно друг относительно друга.

• Гидравлические обжимные клещи - инструмент с гидравлическим механизмом, который значительно снижает требуемое усилие при работе из-за создаваемого дополнительного усилия на губки инструмента. Гидравлический привод обычно применяется при работе на кабелях большого сечения.
  В некоторых моделях обжимных клещей есть клапан, который срабатывает при превышении давления. В результате нет вероятности образования избыточного давления, которое могло бы повредить механизм и наконечник.

• Аккумуляторные обжимные клещи - обеспечивают быструю работу, на которую не надо тратить усилий. Особенно полезны при больших объемах монтажа в промышленных условиях.

• Пневматические обжимные клещи - обеспечивают быструю работу, на которую не надо тратить усилий. Большинство таких прессов используется для серийной опрессовки втулочных наконечников.



Матрицы обжимных клещей

Матрицы представляет собой губки инструмента, которые непосредственно используются для обжатия (сжатия) наконечников (гильз).

Каждая матрица имеет несколько углублений (гнёзд) определенной формы и разных размеров: они позволяют обжимать наконечники (гильзы) различной формы и диаметра.

Сами матрицы (но не всегда) могут быть съёмными: их можно заменить под подходящее сечение кабеля и для подходящих наконечников.

Но сменные матрицы не всегда идут в комплекте и их стоит приобретать отдельно поштучно или сразу комплектом (например, если потеряли матрицы или есть износ старой матрицы). Правда тут стоит быть внимательным, так как не все матрицы взаимозаменяемые (разные размеры и крепление).

Обжимные клещи без сменных матриц

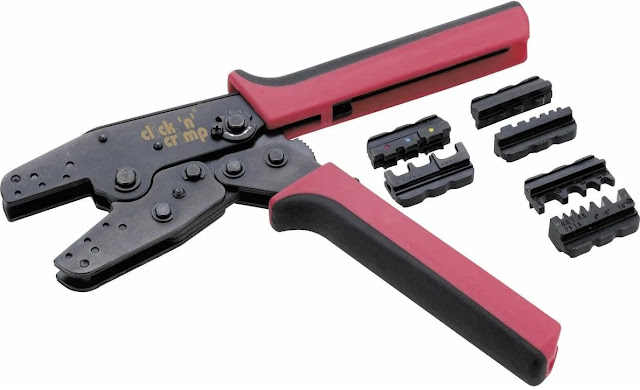

Обжимные клещи с сменными матрицами

Различные виды съёмных матриц для обжимных клещей

Матрицы обеспечивают различный профиль обжима, который должен выбираться в зависимости от материала, конструкции и целевого назначения соединения.

Вот некоторые возможные варианты обжима

• Шестигранный профиль обжима подходит для медных и алюминиевых жил. Применяется с медными трубчатыми кабельными наконечниками стандарта DIN 46235 и алюминиевыми обжимными кабельными наконечниками стандарта DIN 46329.
       Явное преимущество шестигранного обжима - центрированное приложение усилия на большой контактной поверхности равномерно со всех сторон. При этом отдельные провода жилы обжимаются равномерно и без повреждения. В результате обеспечиваются высокая механическая стабильность и надежность соединения.
       Считается что такой профиль лучше использовать для круглых отверстия, особенно в самозажимные клемниках.

• Четырёхсторонний обжим вдавливанием отличается сильной точечной деформацией кабельного наконечника и подходит только для изделий из меди.

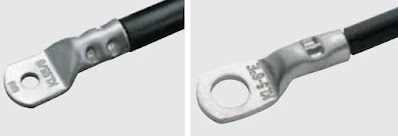

• Обжим в точке. Различают классический обжим в точке и обжим двухсторонним вдавливанием. Метод предназначен для гибких и особо гибких тонкопроволочных жил, а также многопроволочных жил.
       Этот метод отличается сильной точечной деформацией кабельного наконечника и подходит только для изделий из меди. Возможно, именно из-за сильной точечной деформации он приобрел дурную славу в профессиональных кругах и все больше уступает популярному шестигранному обжиму.
       На практике различают два вида обжима в точке: классический обжим в точке и обжим двухсторонним вдавливанием.


На матрице кримпера практически всегда имеется маркировка.

• цветовая маркировка. Каждый цвет соответствует наконечнику (гильзе) определённого размера. Это убыстряет подбор матрицы (или гнезда на ней) под нужный размер наконечника (гильзы).
  Но единой системы цветовых обозначений нет.
• цифровая маркировка. Цифры соответствуют сечению кабеля (провода).

• буквенно-цифровая маркировка. Обозначений типов коннекторов, с которыми способна работать именно эта матрица. Она наносится непосредственно на матрицу кримпера напротив соответствующего гнезда.

• комбинированная маркировка. Используется сразу несколько из приведённых выше вариантов маркировки.

Также на матрице с несколькими гнёздами могут быть цифры, буквы или совместно буквы и цифры, которые расположенные в стороне от гнёзд и которые указывают на номер матрицы. Зная номер можно узнать (или понять) для каких сечений, каких наконечников и для каких пресс-клещей подойдёт данная матрица.

Дополнительные функции обжимных клещах

Некоторые модели обжимных клещей могут иметь дополнительные функции:

• Двойной рычаг (дополнительный рычаг). Позволяет уменьшить уровень прикладываемого давления на рукоятки, из-за чего меньше устают руки.
• Возможность перекусывать провода. Это позволяет заменить сразу два инструмента одним.
• Возможность обрезки и зачистки кабелей (как круглых, так и плоских).
• Автоматическая настройка глубины обжатия. Это обеспечивает точность и однородность результатов.
• Возможность регулировки обжимной или фиксирующей секции. Помогает в работе и предотвращает ситуации, когда происходит недожим или наоборот.
• Наличие фиксации. Облегчает работу пользователя: при сжатии гильзы в несколько подходов (когда силы рук не хватает) рукоятки остаются в фиксированном положении, а не возвращаются обратно. Правда не все фиксаторы удобны в работе.

Наличие тех или иных дополнительных функций зависит от модели обжимных клещей.
