Кольцевое замковое устройство (КЗУ)

Кольцевое замковое устройство (КЗУ) - это механическое устройство для присоединения основного парашюта к подвесной системе.

КЗУ позволяет одним движением отцепить основной парашют в случае частичного или полного его отказа, чтобы можно было безопасно ввести в действие запасной парашют.

Первоначальная конструкция замка обеспечивала снижение механического усилия в 200 раз. Современный широко распространённый «малый» замок — лишь уменьшенная версия, она обеспечивает снижение механического усилия в 30 раз. Классическая конструкция известна как «большой» замок.

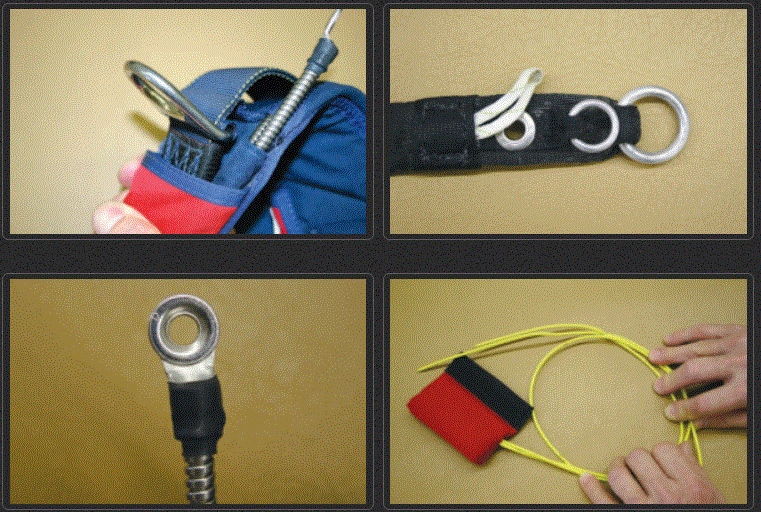

Кольцевое замковое устройство представляет собой три кольца разного размера, переплетённых между собой. Нижнее, самое большое кольцо является частью подвесной системы (ранца). Два верхних кольца находятся на свободных концах основного парашюта и зафиксированы тросиком с петлей зачековки.

Некоторые тандемы имеют четыре кольца вместо трёх для бо́льшего снижения механического усилия.

В случае частичного или полного отказа основного парашюта парашютист выдёргивает подушку отцепки, закреплённую с помощью липучки на подвесной системе. Подушка отцепки имеет два стальных тросика с тефлоновым покрытием, ведущих к правому и левому КЗУ соответственно. Тросики освобождают самое маленькое кольцо замка. Маленькое кольцо последовательно освобождает кольцо среднего размера, и оно выскакивает из большого кольца. Основной парашют улетает и парашютист открывает запасной парашют.

Анимация работы кольцевого замкового устройства (КЗУ)

Порядок сборки кольцевого замкового устройство (КЗУ)
