Виды гаечных ключей

Отредактировано 14.06.2022

Гаечный ключ - инструмент для соединения (рассоединения) резьбового соединения путём закручивания (раскручивания) болтов, гаек и других деталей.

Главное отличие гаечных ключей - размеры зева (отверстия), которые бывают метрические и дюймовыми. Но только этим отличия не заканчиваются.

Рожковый гаечный ключ

Обычно именно об нём думают, когда говорят "гаечный ключ", т.к. он самый распространённый и простой вид ключей.

У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название - рожковый. Другое название этого вида, используемое и в ГОСТе - ключ гаечный с отрытым зевом.

Рожковые ключи бывают односторонние и двухсторонние. Последние более универсальные и, поэтому, ониболее распространены.

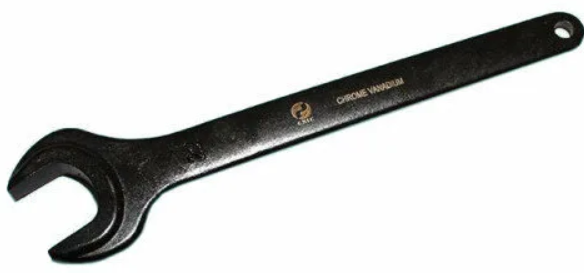

Односторонний рожковый гаечный ключ

Двухсторонний рожковый гаечный ключ

Продольная ось головки и продольная ось ручки находятся под углом, который обычно равен 15°. Но есть ключи и с другим углом.

Рожковый гаечный ключ с углами наклона зева 15°

Могут использовать и разные углы наклона зева.

Рожковый гаечный ключ с разными углами наклона зева 15° и 75°

Эти углы (как одинаковые так и разные) делаются для облегчения работы в ограниченном пространстве.

Работа рожковым гаечным ключом в стесненном пространстве

Главный недостаток рожкового ключа - две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, и если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

Чтобы этого избежать некоторые производители предлагают рожковые ключи с измененным профилем губ (рожек).

Рожковый гаечный ключ с измененным профилем губ (рожек)

Накидной гаечный ключ

Благодаря своей конструкции накидной ключ охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, т.е. вместо двух пятен контакта как у рожкового ключа, их шесть. Кроме того пятна контакта находятся чуть дальше от углов. И это все почти полностью исключает смятие углов.

Кольцо накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.

Зачастую накидной гаечный ключ имеет кольца разного размера, чем облегчается работа.

Профиль кольца накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 гранями. Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а шестигранному ключу нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа шестигранного ключа, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь сорвать углы.

Накидной гаечный ключ с 12 гранями

Накидной гаечный ключ с 6 гранями

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), а может быть наклонено под углом, которое обычно имеет угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Накидной изогнутый гаечный ключ

Для работы в трудно доступных местах ручка накидного ключа может быть изогнута, например в виде полумесяца (C-образный), серпа, или быть S-образной.

C-образный накидной гаечный ключ

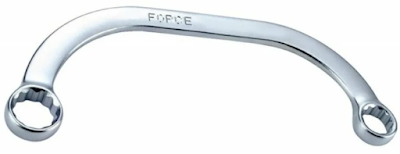

Серповидный накидной гаечный ключ

S-образный накидной гаечный ключ

Разрезной накидной гаечный ключ (прорезной гаечный ключ, ключ с разомкнутым кольцом)

Это разновидность накидного гаечного ключа, в кольце которого есть разрез.

Применяется разрезной ключ в основном там, где накидной ключ нельзя надеть (мешает труба), а рожковый не может передать достаточный крутящий момент. Примером таких случаев может быть обслуживание гидравлических и пневматических установок.

Разрезной накидной гаечный ключ

Ударный гаечный ключ

Это односторонний гаечный ключ, на втором конце которого сделано специальное утолщение, принимающее удары молотка или кувалды. Он используется для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов.

Ударный накидной гаечный ключ

Ударный рожковый гаечный ключ

Торцевой гаечный ключ

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее гайку.

Торцевые ключи бывают односторонние и двухсторонние. Последние часто имеют Г-образную форму. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко "спрятанные" болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания - длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Двухсторонний торцевой ключ

Г-образный двухсторонний торцевой ключ

Односторонний торцевой ключ

В выемки торцевого ключа может быть 12 или 6 граней. Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а шестигранному ключу нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа шестигранного ключа, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь сорвать углы.

Выпускаются торцевые ключи и с креплением головки к ручке через шарнир (шарнирный торцевые ключи). В этом случае если ключ двухсторонний то головки имеют разные размеры.

Шарнирный односторонний торцевой гаечный ключ

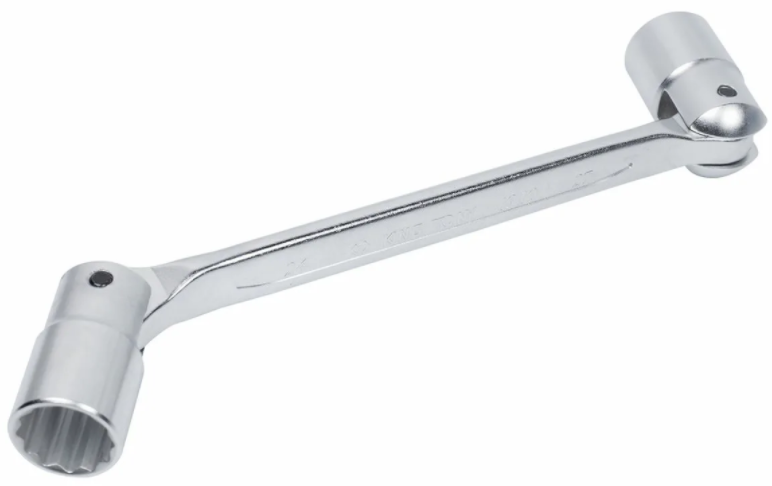

Шарнирный двухсторонний торцевой гаечный ключ

Существуют торцевые гаечные ключи в виде креста (такие ключи зачастую называют баллоными и, чаще всего используются автомобилистами для замены колеса), Т-образные, Y-образные.

Торцевой крестообразный ключ

Т-образный торцевой ключ

Y-образный торцевой ключ

В Г-образном торцевом ключе может быть сквозное отверстие внутрь которого поместиться выступающая часть (например, шпилька).

Г-образный торцевой ключ со сквозным отверстием

В продаже можно встретить многофункциональный (универсальный) торцовый ключ с несколькими головками. Но у него мало того что из-за головки ограничены места использование, так ещё и насчёт качества у меня есть сомнения (если кто пользовался - напишите).

Многофункциональный торцовый ключ под несколько гаек

Многофункциональный торцовый ключ под несколько гаек

Трубчатый гаечный ключ (трубчатый торцевой гаечный ключ)

Трубчатый ключ представляет собой трубку, на которой сформирован шестигранник, а в самой трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага).

По сути это тот же торцевой ключ, внутрь которого помещается выступающая часть (шпилька, автомобильная свеча и т.п.).

Торцевые ключи бывают односторонние и двухсторонние. В последнем случае размеры шестигранника на разных концах трубки отличаются.

Односторонний трубчатый гаечный ключ

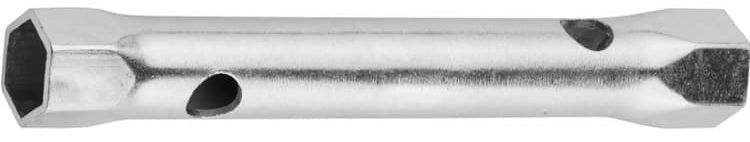

Двусторонний трубчатый гаечный ключ

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Г-образный трубчатый ключ

Трещёточный гаечный ключ (гаечный ключ с храповым механизмом)

Трещётка - это храповый механизм, который и обеспечивает главное его преимущество: не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Это может быть очень важным при работе в сильно стесненных условиях.

Механизмы трещотки различаются, в частности, количеством зубьев. Так, если в механизме 72 зуба, то для поворота достаточно 5°, если 40 зубьев, то 9° и т.д, (угол равен 360° деленные на количество зубьев).

Храповоый механизм используется на накидных и торцевых ключах с сменными головками.

Накидной трещёточный гаечный ключ

Торцевой трещёточный гаечный ключ

Главный недостаток трещотки заключается в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке... А цена существенно больше других вариантов.

Комбинированный гаечный ключ

Комбинированные ключи с разных сторон одной имеют разные виды головок. Это позволяет использовать плюсы обоих вариантов ключей.

Обычно под комбинированным ключом понимают рожковый и накидной ключи на одной ручке. Но могут быть и другие виды, например рожковый с торцевым или рожковый трещёточный.

Комбинированный гаечный ключ

Рожковый трещёточный комбинированный гаечный ключ

Рожково-торцевой комбинированный гаечный ключ

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Комбинированный гаечный ключ с повернутой на 90° головкой

Гнездовой гаечный ключ

Состоят из полого гнезда (торцовой головки), насадок торцевого типа и дополнительных приспособлений для работы с ключом — коротких и длинных рукояток, рукояток с шарнирами и т.и.

По сути это торцевой ключ, с уменьшенными размерами и являющийся разборным.

Ручка к гнездовым ключам может быть:

• шарнирной
• с храповым механизмом (трещоткой), такая ручка позволяет работать с деталью, не переставляя ключ
• изогнутой
• с отвёрточной рукояткой

В наборе могут входить несколько разных ручек.

Посадочным местом под головку на ручке является квадрат с подпружиненным шариком:

• размером 1/4" (6,35 мм)
• размером 3/8" (9,525 мм)
• размером 1/2" (12,7 мм)
• размером 3/4" (19,05 мм)
• размером 1" (25,4 мм)

Гнездовой ключ ключ с Т-образной рукояткой и со сменными головками

В продаже есть и универсальная торцевая головка, подходящая под несколько гаек. Но лично у меня вызывает вопрос её надёжности.

Разводной гаечный ключ (шведский ключ)

По сути это односторонний рожковый гаечный ключ с изменяемым расстоянием между губками.

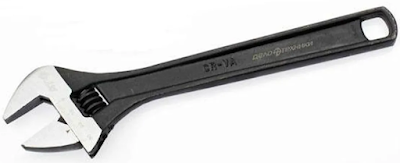

Разводной гаечный ключ

Хоть изменяемое расстояние между губок позволяет использовать один этот ключ для большого количества гаек, но это же и служит главным недостатком. В результате

• размер головки может стать препятствием при работе в труднодоступном месте
• подвижная губка имеет люфт, что не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сорвёт углы гайки и сорвется, при этом человек может получить травму
• со временем механизм подвижной губки изнашивается, приводя к еще большему люфту
• низкая прочность не дает создавать большой крутящий момент
• необходимость постоянной настройки положения подвижной губки тоже понравится не всем.

В результате такой ключ больше распространён в быту.

Трубный ключ (газовый ключ, накидной ключ)

Трубный ключ является разновидность разводного ключа, используемая для вращения или фиксации труб и других деталей произвольной формы. От обычных разводных ключей отличается тем, что трубный ключ обжимает деталь, и, потому, не требователен к наличию шлицев или фасок.

Бывают различных типов:

• с S-образными губками под 45° (S-образные губки позволяют фиксировать трубу в трёх точках), что снижает риск её проскальзывания при работе,
• с L-образными (прямыми) губками под 45 и 90° (классические варианты). L-образные ключи лучше подходят для деталей, имеющих прямые грани, а не округленную поверхность.

Трубный ключ с S-образными губками

Трубный ключ с L-образными губками

В зависимости от диаметра зажимаемой трубы (детали) выделяют пять типоразмеров трубных ключей, от 0 до 5. Каждому из них соответствует определенная длина и максимальный диаметр труб, к которыми этот ключ применяется. За рубежом ключи маркируются в дюймах, а не в миллиметрах, при этом указывается максимальный диаметр трубы, которую можно зажать этим ключом. К примеру, 1 дюймовый ключ – захват трубы диаметром максимум до 25,4 мм, 2-ух дюймовый ключ – до 50,8 мм и так далее.

Французский гаечный ключ (ключ Стиллсона)

Ключ Стиллсона используется для вращения или фиксации труб и других деталей произвольной формы. Т.е., по сути, это разновидность газового ключа.

Нужно отметить, что такие ключи страдают наличием люфтов, что осложняет надежную фиксацию губок. Они не терпят ударов, поэтому если гайка не поддается, то лучше всего воспользоваться трубкой для увеличения рычага воздействия.

Ключ Стиллсона

Прообразом стал ключ Монки, разработанный в 18 веке. У нас его называли Французский ключ, что и перешло на название ключа Силлсона.

Переставной ключ (переставные клещи)

Переставной ключ используется для вращения или фиксации труб и других деталей произвольной формы.

От обычных газовых ключей отличается конструкцией изменения размера между губок, что осуществляется специальным переставным механизмом с кнопкой.

Переставной ключ

Гаечный зажимной ключ (самозажимной ключ)

Переставной ключ используется для вращения или фиксации труб и других деталей произвольной формы.

Фиксация зажимаемого объекта происходит одновременно с трех сторон с помощью захвата рычажного типа

Его захват постоянно нужно перекидывать, что не всегда удобно и занимает относительно долгое время

Гаечный зажимной ключ

Шестигранный гаечный ключ

Шестигранный ключ служит для закручивания метрических крепежных изделий с внутренними шестигранниками. Они широко применяются при ремонте и сборке электроприборов, велосипедов, автомобилей.

Обычно шестигранный ключ имеет Г-образную форму и называется имбусовый ключ (короткая часть ключа используется чтобы создать сильное усилие по типу рычага). Но может иметь и Т-образную форму, и Y-образную форму.

Г-образный шестигранный гаечный ключ

Т-образный шестигранный гаечный ключ

Y-образный шестигранный гаечный ключ

Шестигранники с шарообразным наконечником позволяют работать с расположенными под углом винтами.

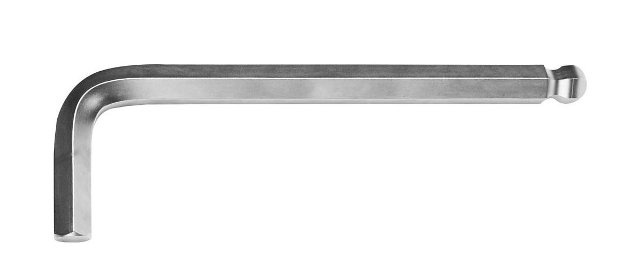

Шестигранный гаечный ключ с шарообразным наконечником

Работа шестигранником с шарообразным наконечником

Динамометрический ключ (моментный ключ)

Для контроля усилия (крутящего момента) с которым затягивается гайка или болт, используются динамометрические ключи.

Все динамометрические ключи можно разделить на два вида:

• ключи предельного типа:
• ломающиеся
• щелчковые
• ключи индикаторного типа:
• стрелочные (торсионные)
• шкальные
• электронные (с цифровой индикацией)

Динамометрические гаечные ключи

Если необходимо видеть значение крутящего момента, выбирают стрелочный или шкальный ключ. На циферблате стрелочного ключа 2 стрелки: первая показывает номинальное значение величины крутящего момента, вторая стрелка фиксирует максимальное значение момента затяжки. На шкальном ключе можно увидеть значение момента только когда вы им затягиваете. Для затягивания с особо высокой точностью (сборка узлов двигателя, ответственных строительных конструкций) используют ключи; для быстрой сборки с нужным моментом затяжки (затягивание анкерных болтов, затяжка болтов при шиномонтаже) применяйте ключи предельного типа.

Погрешность стрелочного ключа от 5 % до 20 %. Для сравнения, погрешность электронного динамометрического ключа не превышает 1 %.

Гаечный коликовый ключ (монтажный ключ)

Имеет с одной стороны зев для гайки определенного размера, а с другой коническую часть, которая называется колик , который служит оправкой при совмещении отверстий собираемых деталей или конструкций. Такие ключи предназначены для совмещения отверстий и завертывания гаек и болтов при монтаже. Применение коликовых ключей не допускает использования дополнительных рычагов или молотка.

Вариантом коликового ключа является ступичный трещоточный коликовый ключ, который имеет с одной стороны две (иногда одну) различные по размеру торцевые головки, с другой стороны - монтажную лопатку. Такой ключ имеет реверсивный переключатель, также ступичный трещоточный коликовый ключ может быть усиленным.

Велосипедный ключ (семейный, семейник)

Раньше такой ключ входил в ремонтный набор велосипедиста и подходил для всех имеющихся на велосипеде гаек.

Велосипедный ключ

Ключ для спиц

Предназначен для регулировки натяжения спиц велоспиеда, а можно просто воспользоваться ключем для спиц и справиться с этой задачей не снимая колеса.

Радиусный ключ (ключ для круглых шлицевых гаек)

Как ясно из названия он предназначен для для круглых шлицевых гаек.

Радиусный ключ имеет своеобразный выступ в передней части для зацепления паза гайки, основная нагрузка идет на наконечники самого ключа. Размеры радиусных ключей показывают минимальный и максимальный предел диаметров гаек, с которыми может работать данный ключ.

Радиусные ключи могут иметь в своем составе боковые канавки, боковые крутые выемки, серповидную форму (шарнирный) с боковыми выемками, серповидную форму (шарнирный) с двусторонним захватом или серповидную форму с передвижным упором.

Радиусные ключи

Ключ со штифтами

Такой ключ используется с круглой гайкой имеющей отверстия на торце. Такие гайки, к примеру, используются на болгарке.

Ключ со штифтами

Есть ключи, в которых расстояние между штифтами можно изменять.

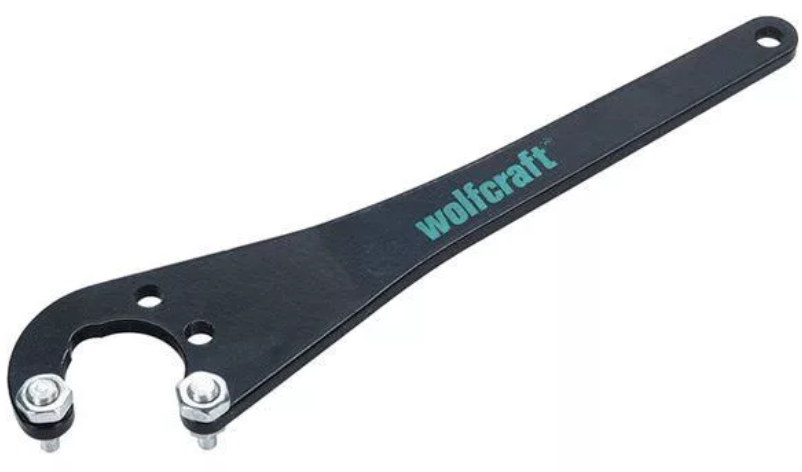

Ключ с изменяемым расстоянием между штифтами

Цепной ключ

Цепные ключи используются для захвата круглых деталей большого диаметра, в частности труб и масляных фильтров.

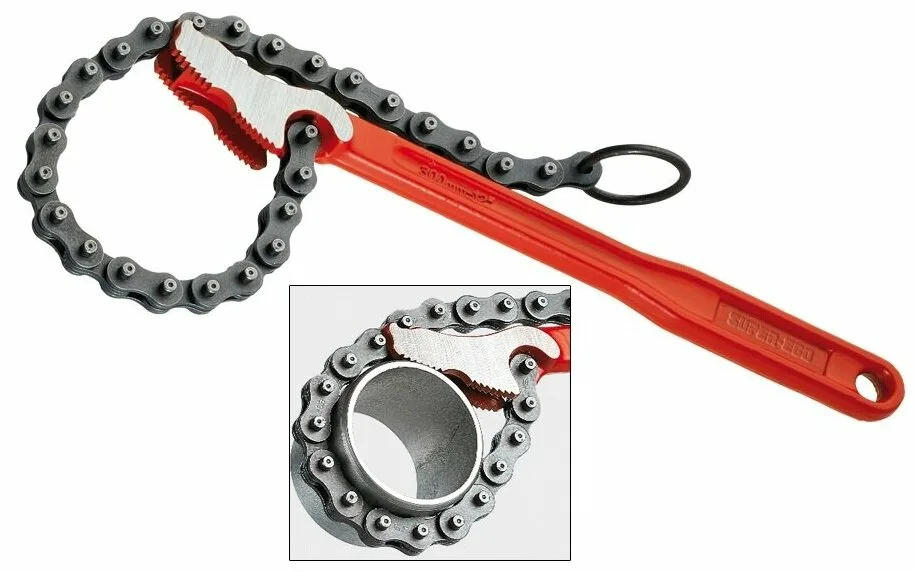

Цепной ключ

Ременной ключ

Цепные ключи используются для захвата круглых деталей большого диаметра, в частности труб и масляных фильтров.

По сути это тот же цепной ключ, у которого вместо цепи установлен ремень.

Гаечный ключ Бионик

Это универсальный ключ под большое количество гаек. Кроме того, в некоторых случаях, "Бионик" можно использовать в качестве пассатижей, также он может выполнять функции разводных, накидных и газовых ключей.

Имеют 4 или 6 зажимов. Последний более надёжно фиксирует откручиваемую деталь.

При откручивании больших гаек, ручки инструмента будут расположены на некотором расстоянии друг от друга. Вопрос вызывает и надёжность данного ключа.

Гаечный ключ Бионик с 6 зажимами

Искробезопасный (взрывобезопасный) гаечный ключ

Искробезопасные ключи применяются при работе с болтовыми соединениями в потенциально взрывоопасных зонах, в которых содержатся легковоспламеняющиеся газы, взрывчатые вещества, горючие смеси и т.п. В таких зонах образование воспламеняющей искры должно быть исключено.

Ранее использовались омедненные ключи. Они представляют собой гаечные ключи из стальных сплавов, на поверхность которых нанесен тонкий слой медного покрытия. Существенный недостаток, не дающий права называть их полностью искробезопасными заключается в том, что по мере эксплуатации медный слой стирается от физического воздействия. Как следствие, омедненные ключи быстро теряют взрывобезопасные свойства.

На смену омедненным пришли искробезопасные ключи из бронзовых (медных сплавов) с легирующими добавками - алюминием или бериллием. Изготовление из бронзового сплава обеспечило ключам стабильные искробезопасные свойства на протяжении всего срока их эксплуатации. Также ключи, произведенные из этого материала, имеют высокую стойкость к образованию коррозии и к другим воздействиям агрессивной окружающей среды.

Технические характеристики искробезопасных ключей зависят от типа легирующей добавки. Алюминиевые ключи обладают достойными характеристиками, они обеспечивают должный уровень безопасности и подходят для работы во многих взрывоопасных средах. Бериллиевые ключи обладают более высокими прочностными характеристиками, подходят для работы во взрывоопасных зонах всех классов (за исключением случаев, когда имеется вероятность контакта с ацетиленом), однако цена такого инструмента выше.

По сути это обычные гаечные ключи (накидные, рожковые, разводные и т.п.), которые изготовлены из материалов, которые не допускают образование искр при работе.

Искробезопасный (взрывобезопасный) гаечный ключ

Диэлектрический гаечный ключ

Диэлектрический гаечный ключ представляет собой инструмент, который применяется для работ в электрических установках с рабочим напряжением до 1000 В.

Диэлектрические гаечные ключи могут быть разного типа (накидные, рожковые, разводные и т.п.). Но их можно разделить на две категории:

• изолированные гаечные ключи - это ключи, у которых на металлический корпус нанесено изолирующее покрытие для предохранения работающего от контакта с токоведущими частями электроустановок и от замыкания элементов с разными потенциалами. Изолирующее покрытие может состоять из одного или нескольких слоев разного цвета
• изолирующие гаечные ключи - это ключи, изготовленные из изоляционного материала и имеющие, при необходимости, металлические вставки.

Изолированный гаечный ключ

Изолирующий гаечный ключ

Возможно вас также заинтересует "Общие правила использования гаечных ключей".
