Оптический прицел - оптический прибор, который крепится на оружия и предназначенный для точной наводки оружия на цель. Также он может быть использован для наблюдения за местностью и для определения расстояний до предметов (если известны их размеры).
Для стрельбы ночью на оптический прицел можно прикрепить специальный модуль ночного видения.
Особенности оптического прицела
- изображение цели и прицельной сетки находится на одном расстоянии от глаза, что позволяет чётко их видеть и снижает утомляемость глаза.
- оптический прицел увеличивает размеры цели, что позволяет производить точное наведение оружия на удалённые и/или малоразмерные цели.
- оптический прицел собирает большее количество света, чем глаз, что позволяет чётко видеть предметы при низкой освещённости. Некоторые прицелы дополнительно оснащены устройством подсветки прицельной сетки, что позволяет видеть её чётко на фоне тёмной цели.
- используя прицельную сетку, можно определить угловые размеры цели, что позволяет рассчитать расстояние до неё.
- оптический прицел, как правило, позволяет настроить его под стрелка с дефектами зрения (близорукостью или дальнозоркостью), что позволяет стрелять без очков.
- оптический прицел уменьшает поле зрения, что может мешать поиску цели и прицеливанию по движущейся цели.
- при стрельбе с использованием оптического прицела стрелок часто закрывает один глаз, сосредотачиваясь на виде цели в прицел. Это создаёт опасность для стрелка, потому что с закрытым глазом он не сумеет заметить противника, если тот появится сбоку вне поля зрения оптического прицела. Поэтому опытные стрелки уделяют много времени маскировке своей позиции и ведут прицеливание, держа открытыми оба глаза
- на малых расстояниях (менее 20-30 м) оптический прицел создаёт размытое изображение и появляется параллакс (при движении глаза относительно прицела, прицельная сетка движется относительно изображения цели), что снижает точность прицеливания. Некоторые прицелы позволяют отрегулировать их для стрельбы на малых расстояниях
- при стрельбе глаз должен находиться на определённом расстоянии от прицела (как правило, это расстояние находится в пределах 5-10 см), в противном случае возникают искажения, уменьшается поле зрения и возникает угроза травмирования глаза из-за отдачи оружия. Если прицел оснащён резиновым наглазником, то глаз необходимо размещать вплотную к нему.
Конструкция оптического прицела

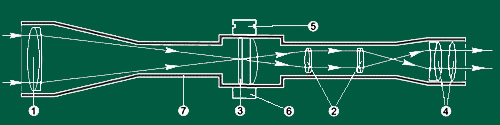

На изображении ниже представлена типовая схема современного оптического прицела.
На изображении выше цифрами обозначены
1. Объектив - система из двух (или более) линз. Диаметр объектива определяет светосилу прицела: чем больше диаметр тем больше он собирает света и обеспечивает лучшую "картинку" поля зрения.
Все или первая из линз имеют тонкое напыление, которая не даёт свету отражаться наружу, увеличивает светосилу и повышает качество. Без такого покрытия изображение будет тусклым и не контрастным, особенно в сумерках.
Отдельно выделяется понятие отстройки параллакса. Лучи, проходя через объектив, фокусируется на плоскости, где расположена прицельная сетка. Несовпадение плоскостей называют параллаксом, и выглядит как нечеткое изображение объекта, а для отстройки на прицелах можно встретить механизм фокусировки объектива. В прицелах фокусировка расположена на объективе в виде кольца или на боковой части в центре. Боковое расположение механизма позволяет фокусировать точнее, и, как правило, такие прицелы стоят дороже. Тип фокусировки могут указывать в названиях: AO - Отстройка на объективе, SF - Фокусировка сбоку
2. Оборачивающая система - служит для превращения перевернутого изображения (которое и получается при "проходе изображения" через линзы окуляра) в прямое. Она состоит из одной или двух собирательных линз.
3. Прицельная сетка, которая служит для наведения оружия на цель. Прицельная сетка располагается в одной из фокальных плоскостей прицела (объективной или окулярной) и поэтому изображение цели и прицельная сетка визуально находятся в одной плоскости и видны глазу одинаково резко.
4. Окуляр - многолинзовая конструкция, которая предназначена для рассматривания увеличенного прямого изображения цели и прицельной сетки. Именно сюда смотрит стрелок.
Во избежание бликов и засветок линзы окуляра, а также для точной фиксации глаза в зоне полной видимости поля зрения прицела на окуляр часто надевают резиновый наглазник.
5. Механизм ввода вертикальных и горизонтальных поправок (механизм ввода баллистических поправок) - служит для совмещения центра прицельной сетки с точкой попадания пули после выстрела при пристрелке оружия, а так же служит для ввода необходимых поправок, которые необходимы из-за того что пуля после выстрела летит не по прямой, а по параболе, постоянно падая под действием силы тяжести, перемещение сетки по вертикали позволяет перестраивать прицел для стрельбы по целям на различных дистанциях.
Все или первая из линз имеют тонкое напыление, которая не даёт свету отражаться наружу, увеличивает светосилу и повышает качество. Без такого покрытия изображение будет тусклым и не контрастным, особенно в сумерках.
Отдельно выделяется понятие отстройки параллакса. Лучи, проходя через объектив, фокусируется на плоскости, где расположена прицельная сетка. Несовпадение плоскостей называют параллаксом, и выглядит как нечеткое изображение объекта, а для отстройки на прицелах можно встретить механизм фокусировки объектива. В прицелах фокусировка расположена на объективе в виде кольца или на боковой части в центре. Боковое расположение механизма позволяет фокусировать точнее, и, как правило, такие прицелы стоят дороже. Тип фокусировки могут указывать в названиях: AO - Отстройка на объективе, SF - Фокусировка сбоку
2. Оборачивающая система - служит для превращения перевернутого изображения (которое и получается при "проходе изображения" через линзы окуляра) в прямое. Она состоит из одной или двух собирательных линз.
3. Прицельная сетка, которая служит для наведения оружия на цель. Прицельная сетка располагается в одной из фокальных плоскостей прицела (объективной или окулярной) и поэтому изображение цели и прицельная сетка визуально находятся в одной плоскости и видны глазу одинаково резко.
4. Окуляр - многолинзовая конструкция, которая предназначена для рассматривания увеличенного прямого изображения цели и прицельной сетки. Именно сюда смотрит стрелок.
Во избежание бликов и засветок линзы окуляра, а также для точной фиксации глаза в зоне полной видимости поля зрения прицела на окуляр часто надевают резиновый наглазник.
5. Механизм ввода вертикальных и горизонтальных поправок (механизм ввода баллистических поправок) - служит для совмещения центра прицельной сетки с точкой попадания пули после выстрела при пристрелке оружия, а так же служит для ввода необходимых поправок, которые необходимы из-за того что пуля после выстрела летит не по прямой, а по параболе, постоянно падая под действием силы тяжести, перемещение сетки по вертикали позволяет перестраивать прицел для стрельбы по целям на различных дистанциях.
Перемещение прицельной сетки по горизонтали позволяет учитывать при стрельбе сильный боковой ветер,а так же стрелять с опережением по движущейся цели.
Работа механизма ввода поправок осуществляется вращением двух маховиков (барабанов) расположенных сверху и сбоку на корпусе прицела, при вращении которых происходит перемещение прицельной сетки на определённый угол (для разных прицелов он разный). На барабанах маховиков, как правило, нанесена шкала и их вращение происходит с фиксирующими щелчками (что позволяет вносить поправки "на слух" не отрывая глаз от наблюдения за целью), что позволяет точно определить параметры регулировки и, если необходимо, вернуть настройки оптического прицела в первоначальное положение.
Сами барабаны ввода поправок могут быть открытого или закрытого типа. Закрытый тип предполагает наличие защитных крышек для предотвращения случайного сдвига, что преимущественно для использования прицелов для охоты. Открытый тип барабанов подразумевает частый ввод поправок, а для предотвращения сдвига используются фиксаторы.
6. Подсветка прицельной сетки - устанавливается в некоторых прицелах, чтобы прицельная сетка не сливалась с видимым изображением в сумерках или на фоне растительности.
Подсвечиваться может как вся прицельная сетка, так и только её центральная часть, иногда даже просто точка в перекрестье сетки.
Источником света в подсветке сейчас обычно служат светодиоды, потребляющие мало электроэнергии, а раньше использовались небольшие лампы накаливания. Обычно для подсветки используются светодиоды красного цвета. Но некоторые модели оптических прицелов имеют двойную подсветку прицельной сетки (чаще всего красную и зеленую), что может быть удобным в разных условиях.
Предпочтительнее прицелы, в которых есть регулировка яркости подсветки, так как при низкой освещенности слишком ярко подсвеченная сетка может мешать наблюдению цели.
Часто узел подсветки прицельной сетки совмещается с узлом ввода поправок.
7. Корпус прицела - изготавливается из прочных и лёгких сплавов и объединяет все узлы прицела в единую конструкцию, которая должна обеспечивать высокую стойкость систем и механизмов прицела к воздействию ударных нагрузок возникающих при при стрельбе.
Конечно может быть и другие особенности конструкции, в зависимости от модели оптического прицела.
Работа механизма ввода поправок осуществляется вращением двух маховиков (барабанов) расположенных сверху и сбоку на корпусе прицела, при вращении которых происходит перемещение прицельной сетки на определённый угол (для разных прицелов он разный). На барабанах маховиков, как правило, нанесена шкала и их вращение происходит с фиксирующими щелчками (что позволяет вносить поправки "на слух" не отрывая глаз от наблюдения за целью), что позволяет точно определить параметры регулировки и, если необходимо, вернуть настройки оптического прицела в первоначальное положение.
Сами барабаны ввода поправок могут быть открытого или закрытого типа. Закрытый тип предполагает наличие защитных крышек для предотвращения случайного сдвига, что преимущественно для использования прицелов для охоты. Открытый тип барабанов подразумевает частый ввод поправок, а для предотвращения сдвига используются фиксаторы.
6. Подсветка прицельной сетки - устанавливается в некоторых прицелах, чтобы прицельная сетка не сливалась с видимым изображением в сумерках или на фоне растительности.
Подсвечиваться может как вся прицельная сетка, так и только её центральная часть, иногда даже просто точка в перекрестье сетки.
Источником света в подсветке сейчас обычно служат светодиоды, потребляющие мало электроэнергии, а раньше использовались небольшие лампы накаливания. Обычно для подсветки используются светодиоды красного цвета. Но некоторые модели оптических прицелов имеют двойную подсветку прицельной сетки (чаще всего красную и зеленую), что может быть удобным в разных условиях.
Предпочтительнее прицелы, в которых есть регулировка яркости подсветки, так как при низкой освещенности слишком ярко подсвеченная сетка может мешать наблюдению цели.
Часто узел подсветки прицельной сетки совмещается с узлом ввода поправок.
7. Корпус прицела - изготавливается из прочных и лёгких сплавов и объединяет все узлы прицела в единую конструкцию, которая должна обеспечивать высокую стойкость систем и механизмов прицела к воздействию ударных нагрузок возникающих при при стрельбе.
Конечно может быть и другие особенности конструкции, в зависимости от модели оптического прицела.
Не менее важным является и крепление, с помощью которого оптический прицел крепится к оружию.
По способу крепления на оружии все прицелы можно разделить на
- специализированные. Корпуса специализированных прицелов конструктивно имеют крепежные элементы для установки на конкретные виды оружия.
- универсальные. Корпуса универсальных прицелов могут закрепляться на любом оружии с помощью специальных кронштейнов... Конечно, если на оружии есть такое же крепление.
Виды оптических прицелов
Все оптические прицелы подразделяются на два основных класса:- прицелы с постоянным увеличением предпочтительнее, если точно известно в каких условиях и на какие расстояния они будут использоваться.
У оптических прицелов с постоянным увеличением нет подвижных элементов (за исключением линз и узла поправок прицельной сетки) и в них используется меньше линз, которые, как бы не были совершенны, всё же поглощают свет. Они отличаются большой светосилой и дают более чёткое изображение.
Выпускаются прицелы с постоянным увеличением следующих кратностей: 1,5х, 2х, 2,5х, 3х, 4х, 6х, 8х, 10x, 12х, 16х, 20x, 24x, 36x, 40х. - прицелы с переменным увеличением - панкратические. Такие модели оптических прицелов дают возможность плавно изменять кратность и наблюдать за целью непрерывно: от её поиска при малом увеличении и большом поле зрения до детального рассматривания при большом увеличении. Непрерывное изменение увеличения прицела достигается за счет применения объектива с переменным фокусным расстоянием или оборачивающей системы с переменной кратностью.
По кратности оптические прицелы делятся на
- прицелы малой кратности (3х-4х). Их приобретают преимущественно для охоты и стрельбы на малых дистанциях. Это объясняется тем, что чем больше кратность прицела, тем меньше угол зрения (область, видимая через прицел) при одинаковых диаметрах объектива. Соответственно, если цель подвижна, её очень сложно "поймать" в зону видимости прицела. А также при быстром движении винтовки видимые объекты будут быстро перемещаться и утомлять глаз. Прицел, который обладает небольшой кратностью помогает улучшить яркость изображения и имеет большой угол поля зрения.
- прицелы большой кратности (6х-16х и выше). Их используют для стрельбы по статическим целям, как правило, на большом расстоянии. Ближнее использование подобных прицелов не целесообразно из-за проблем с фокусировкой и малым углом зрения.
Обратите внимание: при маркировке прицелов указываются кратность увеличения и диаметр линзы объектива. Например:
- (название производителя) 4х32 - означает прицел кратности 4х с объективом диаметром 32мм.
- (название производителя) 4-12х50 - прицел переменной кратности от 4х до 12х с объективом диаметром 50мм.
Дульная энергия оптических прицелов
Дульная энергия оптических прицелов показывается, какую отдачу может выдержать данный прицел.
Различные калибры боеприпасов имеют разную дульную энергию, а значит создают разную нагрузку на детали прицела. И это должно быть указано производителем... правда производитель обычно пишет максимальное значение, на которое рассчитан данный оптический прицел, но обычно не указывает модели оружия.
