Прицельная сетка представляет собой либо металлический трафарет (в простейшем случае - две пересекающиеся проволочки), либо стекло с нанесённым на него рисунком. Прицельная сетка размещается либо в первой (находится в середине прицела, изображение в ней перевёрнутое), либо во второй (находится в районе окуляра, изображение прямое) фокальной плоскости прицела. Для наводки оружия на цель необходимо совместить изображение цели с изображением определённой части прицельной сетки (это может быть пенёк, перекрестье, уголок и т. д.). При пристрелке специальными маховичками перемещают сетку, совмещая её со средней точкой попадания.
Существуют различные прицельные сетки, удобные в различных ситуациях. Ниже приведены основные виды прицельных сеток.
В последнее время приобрела очень большую популярность благодаря простоте, эффективности и удобстве использования. Зная угловое расстояние от перекрестья до утолщения нитей, можно оценить угловые размеры цели.
Mil-Dot.
Отличается от сетки "Крест" наличием делений на тонкой части прицельных нитей.
Такая сетка позволяет точно определить расстояние до цели и размеры цели (подробнее об этом ниже). Угловое расстояние между точками на сетке — одна тысячная. Угловые размеры самих точек, как правило, 0,2 тысячной, а угловое расстояние между краями соседних точек — 0,8 тысячной.
Такая сетка позволяет точно определить расстояние до цели и размеры цели (подробнее об этом ниже). Угловое расстояние между точками на сетке — одна тысячная. Угловые размеры самих точек, как правило, 0,2 тысячной, а угловое расстояние между краями соседних точек — 0,8 тысячной.
Впервые такая сетка появилась на немецких прицелах времен Второй мировой войны. Сейчас теряет популярность.
Позволяет быстро наводить оружие на цель. Зная промежуток между боковыми линиями, можно оценить угловые размеры цели.
Впервые была применена на советском оптическом прицеле ПСО-1. Сейчас применяется на многих прицелах, в основном производства СНГ.
Сетка позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель и точно определить её угловые размеры. Имеет дополнительную дальнометрическую шкалу, которая позволяет быстро определить расстояние до стоящего в полный рост человека 1,7 м (есть версии, рассчитаные на иную высоту цели 1,8 м). Дополнительные прицельные уголки позволяют стрелять на различные расстояния, не перенастраивая прицел.
Одно деление шкалы равно 1/1000 радиана или просто одной «тысячной».Расстояние до предмета в единицах длины равняется его размеру в единицах длины, умноженному на 1000 и делённому на его угловой размер в тысячных. Например, если предмет имеет ширину 0,7 м и угловую ширину 4 тысячных, то расстояние до него 0.7*1000/4 = 175 м.
Позволяет быстро наводить оружие на цель. Зная промежуток между боковыми линиями, можно оценить угловые размеры цели.
С дальномерной шкалой

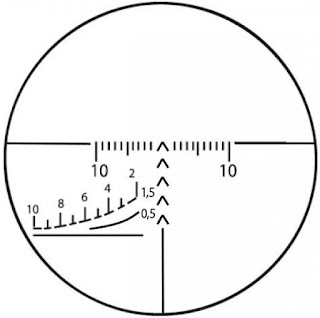

Впервые была применена на советском оптическом прицеле ПСО-1. Сейчас применяется на многих прицелах, в основном производства СНГ.Сетка позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель и точно определить её угловые размеры. Имеет дополнительную дальнометрическую шкалу, которая позволяет быстро определить расстояние до стоящего в полный рост человека 1,7 м (есть версии, рассчитаные на иную высоту цели 1,8 м). Дополнительные прицельные уголки позволяют стрелять на различные расстояния, не перенастраивая прицел.
Одно деление шкалы равно 1/1000 радиана или просто одной «тысячной».Расстояние до предмета в единицах длины равняется его размеру в единицах длины, умноженному на 1000 и делённому на его угловой размер в тысячных. Например, если предмет имеет ширину 0,7 м и угловую ширину 4 тысячных, то расстояние до него 0.7*1000/4 = 175 м.
Подробнее об определение дистанции или размеров объекта с помощь юприцела ПСО-1 будет сказано отдельно.
