Захват для бочек

Для перемещения бочек и им подобных ёмкостей существует специальный захват, которые могут использовать или с помощью крана или с помощью вилочного погрузчика (хотя бывают и универсальные варианты).

Захват для бочек может иметь разное конструктивное исполнение, которое определяется следующими факторами:

• количеством одновременно захватываемых бочек (от одной до четырёх)
• требующейся грузоподъёмностью
• наличием дополнительных функций (например, кантования груза)
• способом фиксации бочки
• если захват для бочек используется на вилочном погрузчике - то способом крепления на вилочный погрузчик (фиксация на вилы или на каретку).

Существуют несколько модификаций захватов для бочек. Они обладают различной конструкцией, различаются функциональными и техническими параметрами:

• однопозиционные (клещевые)
• цепные
• рычажные
• захваты-кантователи

Также захваты для бочек можно разделить по положению транспортировки бочки

• для вертикальной
• для горизонтальной
• универсальные

Однопозиционные захваты для бочек

Однопозиционные (клещевые) захваты – наиболее простые, с конструктивной точки зрения, приспособления которые работают по принципу механической фиксации груза одним или двумя захватными устройствами.

Такие захваты оснащены ручным фиксирующим механизмом, предполагающим использование мышечной силы стропальщика. Чаще всего практикуется на не очень больших складах и прочих объектах с небольшим суточным объемом транспортируемых бочек.

Более мощные захваты могут использовать гидропривод от основного механизма погрузчика. Они действуют медленнее, зато обладают большей грузоподъёмностью.

Цепные захваты для бочек

Цепные захваты для бочек гарантируют максимально надежное удержание груза, потому что для этого не применяются силы трения. Однако при сильном ветре (например, в случае использования на улице) стропы с грузом способны раскачиваться и груз может соскользнуть.

Устройство цепного имеет цепи одного размера, что позволяет распределять нагрузку равномерно, не допуская перекоса бочки в процессе ее перемещения.

Использование пары строп дает возможность захватывать одну бочку (как горизонтальном, так и вертикальном положении), а эксплуатация 2 пар цепей позволяет захватить 2 бочки одновременно (большее количество неудобно транспортировать).

Удержание бочки обеспечивают специализированные рычажные системы с соединительными пальцами.

Цепные захваты для бочек функционирует так. Нижний рычаг устанавливается под обод бочки, а верхний – устраивается по ее торцевой плоскости. Строп медленно поднимают вверху, тем временем нижний рычаг наталкивается на упор обода и создает усилие, устремленное к верхнему рычагу, осуществляя их силовое закрытие. Точно так же работают и рычаги с другой стороны.

Стандартная грузоподъемность цепных захватов для бочек – от 300 килограмм до 1 тонны.

При работе с цепным грузозахватным устройством для бочек необходимо систематически проводить обследование состояния звеньев цепи, а также уровня изнашивания поверхностей рычажной системы.

Для улучшения сочленения с железными бочками на рабочей части рычагов могут выполнять насечки.

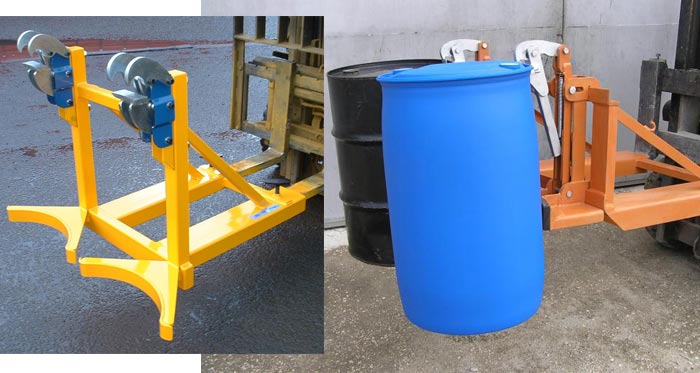

Рычажные захваты для бочек

Рычажные захваты для бочек обладают универсальной механической конструкцией с верхними крюковыми стопорами.

Эксплуатируются, как правило, в складских помещениях средней либо большой пропускной способности. Используются на вилочных погрузчиках.

Обладают грузоподъемностью от 200 до 800 кг, могут монтироваться в вертикальном либо горизонтальном положении.

Устройство цепного захвата для бочек включает в себя следующие элементы:

• силовой рамы, предназначенной для установки захвата на каретку вилочного погрузчика (при монтаже непосредственно на вилах эта деталь может сниматься).
• 2 эксцентриковых зажимных рычагов, размещённых на оси рычага, верхний из которых может иметь качательное перемещение.
• оси
• дополнительного стопора движения рычагов

Функционирует рычажный захват для бочек так: фиксируя ребро груза и накрепко удерживая его до необходимого времени.

Захваты-кантователи для бочек

Захваты-кантователи позволяют не только перемещать бочки, но и кантовать их (вручную или с помощью гидравлки погрузчика) на определенный угол, вплоть до 360 градусов.
