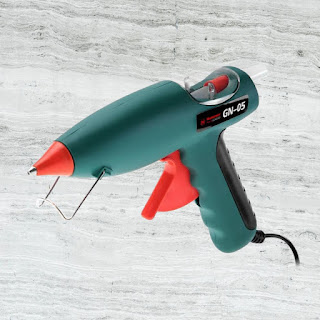

Клеевой термопистолет (термоклеевой пистолет)

Клеевой термопистолет - электромеханический инструмент, расплавляющий подающий дозированно расплавленный клей.

Принцип действия клеевого термопистолета довольно простой: в специальную камеру вставляется клеевой стержень, где он нагревается. При нажатии на спусковой курок, клей, уже будучи расплавленным, начнет выдавливаться через сопла под давлением. После одной порции клея следует другая, т.к. клеевой стержень действует как поршень.

Устройство клеевого термопистолета

Любой термоклеевой пистолет состоит из корпуса, нагревателя и устройства подачи.

• Чаще всего корпус выполняется из пластика: такие модели легче и не приводят к быстрой усталости в руке.
• Для нагрева камеры работает нагревательный элемент. Он нагревается, выделяет тепло которое и плавит клеевые палочки для получения клея.
• Выделяют 2 вида устройства подачи: ползунковый и поворотный. Более удобным и практичным считается второй вариант.
  Но существуют термопистолеты, где клей подается механически: стержень проталкивается пальцем.

Некоторые модели термопистолетов оснащены электронным контролем температуры и несколькими режимами регулировки нагрева. В автоматических моделях предусмотрен электромагнитный клапан, так что для подачи клея не нужно нажимать на спусковой курок.

Некоторые модели модели оснащаются индикатором нагрева клея, что позволяет склеивать термочувствительные материалы.

Продвинутые модели часто оснащаются съемными соплами-насадками различной длиной и формой отверстия, что позволяет наносить термоклей в труднодоступных местах.

Чтобы пистолет с разогретым клеем было удобно держать под рукой на рабочем месте некоторые модели инструмента комплектуются специальной подставкой. В дешёвых моделях это может быть откидная проволочная подставка, а в более дорогих это специальная отдельная подставка, которую также можно приобрести отдельно.

Иногда на корпусе термопистолета располоагется отдельный выключатель (чаще всего в нижней части рукояти) , что позвоялет во время перерывов в работе прекращать подачу электричества без необходимости извлекать сетевую вилку из розетки. Кроме того, такой выключатель сильно поможет, если клеевой пистолет не оснащен автоматическим регулятором температуры, но обладает избыточной мощностью.

Можно выделить несколько вариантов питания нагревателя у термопистолетов:

• электрический. У них выделение тепла образуется в результате прохождения тока через ТЭН. Самый распротранённый вариант термоклеевого пистолета.
• сетевые клеевые термопистолеты. Самый распространённый тип, питание которого происходит от бытового напряжения. Применяются для задач внутри дома и для работы за стационарным рабочим местом, где всегда есть доступ к электричеству.
  Некоторые модели могут оснащаться съемными шнурами, что делает работу с ними более гибкой. Если отключить устройство от сети, температура будет держаться еще примерно 20 минут, чего порой достаточно для завершения работы.
  Сетевые модели могут конструктивно отличаться. Например, провод идет напрямую к ТЭНу или через микросхему. Более надежен второй вариант, т.к. такой термопистолет не перегреется во время работы и позволит рациональней задействовать имеющуюся мощность. Если контроллера нет, то придется приблизительно каждые 20 минут выключать термопистолетов, предотвращая его перегрев.

• аккумуляторные клеевые термопистолеты. Используется если термопистолет должен быть мобильным. Заряжается устройство от розетки.
  Из-за наличия батареи увеличивается вес термопистолета.

• газовый. У них выделение тепла образуется в результате химической реакцией происходящей в газе. Они мало распространены, поэтому их сложно найти в продаже и увидеть, что кто-то ими пользуется.
  Во время работы они обходятся полностью без электричества, что позволяет их использовать во время работы на объектах, удаленных от электрических сетей. Газ можно заправлять через специальный клапан из газового баллона, а некоторые модели оснащены несколькими сменными газовыми баллончиками, которые так же можно заправлять.
  По большей части процесс работы газовым термоклеевым пистолетом ни чем не отличается от работы с другими моделями, кроме того, что для начала нагрева необходимо открыть подачу газа и включить нагрев, нажав на кнопку с пьезоэлементом. При этом в специальной камере сгорания загорится газ, что будет видно через смотровое окошко. Время набора рабочей температуры составляет от 3 до 5 минут.

Отдельно хочу выделить пневматические клеевые пистолеты. Их особенность заключается в пневматической подача клея под высоким давлением. Клеящее вещество подается таким образом, будто распыляется спреем, также есть насадки, позволяющие подавать клей тонкой струйкой, как в обычных сетевых и аккумуляторных.

Они оборудованы клапаном, предотвращающим вытекание клея, мощным нагревательным элементом, автоматическим управлением нагревом и датчиками.

Благодаря пневматической системе подачи пистолету под силу работать с тягучими и вязкими веществами.

Из-за своих особенностей пневматические клеевые пистолеты больше предназначены для полупрофессионального и профессионального использования в мастерской или на производстве.

Вот изображения с устройством некоторые клеевых термопистолетов

На что следует обратить внимание при выборе термопистолета

• Диаметр устанавливаемых стержней терпоклея. Наибольшее распространение получили пистолеты под клеевые палочки диаметром 11 мм (7⁄16 дюйма) и рабочей температурой 120—150°С. Иногда встречаются пистолеты и палочки калибра 7 мм (9/32 дюйма) с тем же составом. Для профессионального использования существует оборудование других калибров, например 5/8 дюйма (16 мм), 1 дюйм (25 мм),с рабочими температурами составов до 200°С.
• Температура. Здесь все зависит от характеристик терпоклея. Каждый вид подходит для определенных температурных режимов. В среднем, температура нагрева бывает от +100 до +200 градусов по Цельсию. Чем выше параметр, тем быстрее получится работать с инструментом. В плане скорости, за 1 минуту уходит от 5 до 30 гр жидкой клеящей массы. Для домашних работ и хобби достаточно 5 – 10 гр в минуту. Если работать с большой площадью, то маленькой скорости может не хватить. Пока мастер работает с концом поверхности, уже нанесенный клей остынет, в результате ухудшится скрепление элементов.
• Мощность. От мощности зависит время нагрева клеевого материала, исходя из толщины и других характеристик последнего, а следовательно и производительность.
• Внешние параметры (корпус, курок, тепловой узел). Корпус термопистолета должен быть обтекаем. Чем меньше в нем отверстий, тем лучше.

• Сопла-насадки. В простых моделях 1 сопло. Более усовершенствованные оснащаются несколькими, на выбор. Для многих работ пригодиться насадка, имеющая тонкий удлиненный наконечник – она позволит заполнить клеем труднодоступные места. Если нужно обрабатывать большие поверхности, то пригодится модель с плоским отверстием.
• Расходники. Термопластичный клей, в зависимости от способа его нанесения и скорости подачи, поставляется в нескольких формах выпуска. Чаще всего используют термоклей в виде стержней. Некоторые профессиональные клеевые пистолеты и специальные автоматизированные клеевые машины способны работать с клеевыми гранулами и подушечками.
• Обратный клапан. Если перестать жать на курок, то тугой клапан предотвратит вытекание клея из сопла. Клапан, как правило, является частью сопла в моделях, где предусмотрена возможность его замены.
• Окошко подавателя стержня. Лучше, чтобы оно было широким. Стержни будет легче заменять и извлекать.
• Подставка. Позволяет не держать терпомистолет в руках.
• Дисплей. На некоторых моделях есть встроенный экран, на который выводится информация о текущей температуре.
