Мелкий трубчатый колодец МТК-2

Мелкий трубчатый колодец МТК-2 предназначен для добычи подземных вод, залегающих на глубине до 7 м и подачи их на высоту до 10-20 м. Т.е., по сути, это абиссинская скважина.

По штату МТК-2 находится в инженерно-саперной роте мотострелкового (танкового) полка – 1 комплект.

Для установки мелкого трубчатого колодца МТК-2 необходимо пробурить скважину до водоносного горизонта, укрепить на трубе фильтр, заглубить его в водоносный слой и смонтировать насосную колонку.

Для разбора воды фля­гами, котелками и термосами устанавливается ниша под резерву­ар РДВ-1500 или РДВ-100, а около нее щель со входом и выходом. Тара для перевозки воды наполняется непосредственно из МТК.

Мелкий трубчатый колодец можно устанавливать в блиндаже, котловане, траншее или в ходе сообщения, а также на поверхности земли.

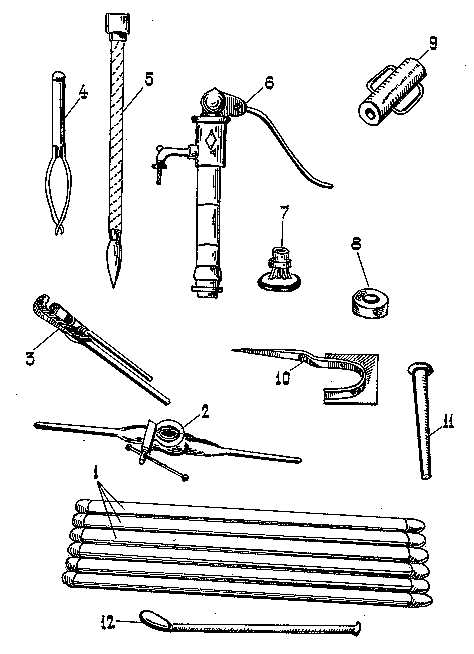

Комплектация МТК-2
1 - трубы; 2 - шарнирный хомут; 3 - ключ для труб; 4 - ложковый бур; 5 - водоприемное устройство; 6 - насосная колонка; 7 - забивная головка; 8 - деревянная подкладка; 9 - забивной снаряд; 10 - подкладочная вилка; 11 - игольчатый клапан; 12 - скребок.

Технические характеристики МТК-2

• производительность – 22 л/мин
• Расчет
• для развертывания из походного положения в рабочее – 3–4 человека
• для эксплуатации – 2 человека
• время на установку колодца расчетом из 3 человек на глубину 7 м – 4 ч
• время на свертываниие – 1 час
• вес комплекта – 180 кг
• производительность - до 10 м³ в сутки
