Установка для добычи грунтовых вод УДВ-15

Отредактировано 14.02.2026

Установка для добычи грунтовых вод УДВ-15 предназначена для устройства временных скважин и очистки воды поверхностных источников.

Буровая установка УДВ-15 предназначена для устройства пунктов водоснабжения войск путем добычи грунтовых вод, а также очистки воды из поверхности источников.

Комплектация УДВ-15

В комплектацию установки УДВ-15 входят

• буровой станок с двигателем УД-25, смонтированный на одноосном прицепе и позволяющий вести бурение в породах I-ІV категории буримости включительно
• 2 комплекта водяного насоса Р1.6-20
• 14 бурильных шнеков
• 14 водоподъемных штанг (труб)
• 2 комплекта тканево-угольного фильтра ТУФ-200
• 8 резино-тканевых резервуаров РДВ-100
• резино-тканевый резервуар РДВ-1500
• резино-тканевый резервуар РДВ-5000
• комплект инструментов, оснащения и ЗИП
• комплект реагентов для очистки воды

Всё оснащение УДВ-15 размещено на одноосном прицепе ТАПЗ-755 (1-АП-1.5). В походном положении прицеп с установкой буксируется автомобилем типа ГАЗ - 66 или ЗИЛ-131.

     Рама с буровой установкой перемещается в направляющих, которые крепятся болтами к полу прицепа и имеют продольные пазы на вертикальных стенках. В транспортном положении агрегат сдвинут внутрь прицепа, в рабочем - выдвинут назад. В каждом положении рама фиксируется четырьмя винтами в направляющих.
     С левой стороны агрегата к полу крепятся ящик с буровым инструментом и вспомогательным оборудованием и канистра с топливом, а с правой - канистра с маслом для двигателя. К вертикальной перегородке прикреплена кассета с шлангом для воды. На левом борту прицепа установлены кронштейны для насосной колонки.

Принцип работы УДВ-15

Установкой УДВ-15 скважина устраивается в следующем порядке: перед началом бурения выдвигается буровой агрегат, который фиксируется на раме, и устанавливается рабочий домкрат; к шпинделю бурового агрегата с помощью шарикового патрона присоединяется водоприемное устройство, затем приступают к бурению. После забуривания водоприемного устройства бурение продолжается шнеками до выхода на поверхность водоносной породы.

Для управление дроссельной заслонкой двигателя используют рычаг, который располагается на правой стороне установки. Для настройки и управления передачами привода служат несколько рычагов - это две рукоятки переключения передач, рукоятка включения вращения, рукоятка включения трансмиссии, рукоятка включения подачи. Рукояток переключения передач две, так как одна осуществляет управление вращением, а вторая отвечает за подачу вверх/вниз. При этом для вращения существуют 3 передачи, которым соответствуют скорости вращения в 123, 200 и 400 об/мин. Для подачи же имеются 4 передачи. Каждая из них отвечает за определенную скорость подачи вверх или вниз. Скорости при этом равны 1,13 мм/об, 2,54 мм/об, 4,2 мм/об и 6,7 мм/об.

     Для перемещения вверх-вниз необходимо устанавливать муфту в разное положение, однако, если для 1-3 подачи оно будет одинаково, то для 4-ой будет противоположным. При нейтральном положении подачи можно осуществлять вращение вручную. Это делается за счет маховика ручной подачи, который расположен над верхним стаканом.

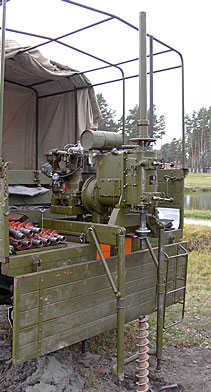

На изображениях ниже УДВ-15 в режиме бурения. Видна частично забуренный бурильный шнек, поднятый бурильный шпиндель. К верхнему концу бурильного шнека сейчас будет привинчен очередной шнек. Затем шпиндель будет опущен на верхний конец очередного бурильного шнека и бурение продолжится.

Разработанный буровой головкой грунт поднимается наверх "архимедовым винтом" шнека. А от скважины грунт удаляется лопатами вручную. Это так называемое "сухое бурение" в отличие от применяемого в более мощных бурильных установках, когда при бурении в скважину подается под давлением водно-глинистый раствор, который выносит разработанный грунт на поверхность и удаляет его от скважины.

После того, как буровой шнек достигнет водоносного горизонта шпиндель отсоединяется от последнего шнека, в шнек вставляются и опускаются водоподъемные штанги (трубы). К верхнему концу последней штанги подключается насос, который приводится в действие шпинделем бурового станка.

Насос и различные вспомогательные инструменты УДВ-15

Поднятая из скважины вода заливается в резервуары РДВ-100, где хлорируется. После 30-минутной выдержки вода пропускается через тканево-угольный фильтр ТУФ-200, имеющий пропускную  способность 200-300 литров чистой воды в час, и сливается в резервуары РДВ-100, откуда вода раздается потребителям.

     Резервуары РДВ-1500 и РДВ-5000 являются резервными. В них сливается чистая вода не востребованная в данный момент потребителями.

При ликвидации скважины колонна шнеков с водоприемным устройством извлекается шпинделем бурового агрегата с помощью патрона.

Технические характеристики УДВ-15

• максимальная глубина бурения: 15 м
• способ бурения: шнековый, пустотелой наращиваемой бурильной колонкой
• подъем воды из скважины: штанговый насос через пустотелую шнековую колонку
• производительность штангового насоса: до 1,65 (в некоторых источниках - до 2) м³/ч
• габаритные размеры:
• длина в
• транспортном положении: 3 200 мм
• рабочем положении: 3 880 мм
• ширина: 2 100 мм
• высота: 2 915 мм
• максимальная скорость буксировки
• по автодорогам: 40 км/час
• по грунтовым дорогам: 20 км/час
• масса комплекта: 1 850 кг
• диаметр скважины: 100 мм
• время
• на развертывание из транспортного положения до начала выдачи воды: 1-3 ч
• свёртывания колодца (с извлечением колонны шнеков): 1 ч
• расчёт
• для развертывания и бурения требуется 2 человека
• для обслуживания: 1 человек
• привод бурового станка и штангового насоса: бензиновый двигатель УД-25
• мощность приводного двигателя УД-25: 8 л.с. (5,88 кВт)
• расход горючего: 3,5-4 л/ч
