| Боковое крепление прицела |
На российском армейском и гражданском оружии в большинстве случае (например, на АК-74, СВД, ВСС, Тигр, Вепрь, Сайга, СКС, КО-44 и другие) используется боковое крепление прицела. Они очень просто и быстро устанавливаются, соединение получается прочным, а при повторной переустановке, в зависимости от качества производства, сохраняются пристрелочные данные.
Боковое крепление прицела имеет сходство с креплением "ласточкин хвост", но из-за ряда особенностей крепление имеет собственное название. Во-первых, как понятно из названия, планка расположена сбоку, а значит, имеет другой принцип установки кронштейнов. Во-вторых, в зависимости от типа оружия на боковой планке по-особому располагаются стопор кронштейна и технологические выемки.
Ширина боковой планки может отличаться и, в зависимости от вида, имеет размер от 11 до 15 мм.
Боковое крепление бывает двух типов — АК и СВД. Тип определяется наличием стопора, предотвращающего смещение кронштейна под воздействием отдачи.
- Стопор типа СВД расположен в передней части кронштейна и представляет собой округлый выступ с внутренней стороны. Кронштейн устанавливается на планку продольным движением от ствола к прикладу до упора. Упором служит стопор СВД, который препятствует дальнейшему смещению кронштейна назад.
- Если оружие типа АК, то для боковой планки используется стопор, расположенный на его торце в задней части. Кронштейн АК надевается на планку продольным движением вперед. По аналогии с СВД стопор АК не дает кронштейну "съезжать" по планке в направлении мушки.

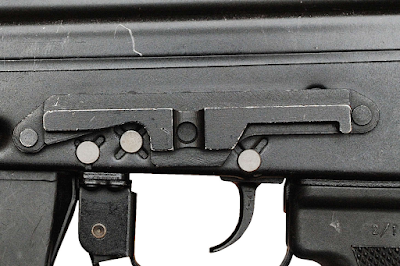

Сам планка на АК тоже может быть разная. Вот несколько примеровБоковое крепление прицела АК, предположительно 1992 - 1994 г Боковое крепление прицела АК, предположительно с 1994 г
Существуют кронштейны-переходники с бокового крепления прицела для оптических прицелов и для планок Вивера и Пикатинни.
