Виды свёрл

Отредактировано 31.08.2024

Сверло - инструмент, предназначенный для сверления отверстий в различных материалах.

Ниже приведены основные виды свёрл.

Виды свёрл по конструкции рабочей части

Основная классификация свёрл проводится по конструктивному признаку, т. к. он напрямую связан с назначением конкретного вида сверла.

Спиральные свёрла

Спиральные свёрла - это самые распространённый вид свёрла, которое применяются для сверления различных материалов.

Формирование цилиндрического отверстия в металле осуществляется двумя симметричными режущими кромками. При этом отвод образующейся стружки проходит по спиральным канавкам, начальная часть которых является передними поверхностями, образующими эти кромки.

По своей конструкции эти изделия могут быть монолитными или сборными, с заменяемой головкой или механическим креплением режущих пластин.

Для снижения трения и повышения скорости отвода стружки спиральную часть полируют и покрывают износостойкими материалами.

Диаметр спирального сверла бывает от 0,1 до 80 мм и длина рабочей части бывает до 275 мм.

Конические свёрла

Своей формой напоминает конус с острым наконечником.

Подходит для работы с металлом, толщина которого не превышает 0,5 см.

Всего один инструмент способен проделать разные по размеру отверстия. Всё зависит от начального и конечного диаметра конуса, а также от глубины погружения.

С противоположных боковых сторон сверла находятся специальные канавки с заточенными кромками.

Ступенчатые свёрла

Ступенчатые свёрла являются разновидность конусного варианта. Конус разделен на ступени с увеличением их диаметра, которые имеют свой размер.

Ступенчатые свёрла применяются для сверления одним сверлом отверстий разного диаметра в листовых материалах толщиной до 2 мм.

Корончатые свёрла

Корончатым сверлом называют пустотелое сверло с кольцевым расположением шести или двенадцати режущих поверхностей и соответствующим им числом стружкоотводящих канавок.

Корончатые свёрла применяются для сквозного сверления в металле отверстий больших диаметров, начиная от 30 мм и более. Может быть использован для сверления листового металла толщиной до 10 мм.

Может использоваться и для сверления бетона.

В процессе работы режущие кромки прорезают только кольцо вокруг середины будущего отверстия, а центральная часть металла просто выпадает (или выбивается) после прохода насквозь.

Этот инструмент относят к сверлильному, скорее, по устоявшейся традиции, т. к. по своему принципу работы он гораздо ближе к фрезам. К тому же его невозможно установить в патрон обычной дрели.

Шнековые свёрла

При сверлении отверстий в металле на глубины, кратные 30-40 диаметрам, применяют удлиненные сверла специальной конструкции со спиральной канавкой в виде шнека. Такое решение намного улучшает стружкоудаление и позволяет производить непрерывное сверление металла на полную глубину отверстия без периодического вывода инструмента.

Шнековые свёрла отличаются от обычных спиральных большими углами наклона канавок (до 65°) и их треугольным профилем. Кроме того, у них увеличенный диаметр сердцевины и специальная заточка передней поверхности.

Винтовые свёрла

Винтовые свёрла используется для сверления дерева на большую глубину. Винтовые сверла напоминают спиральные, но имеют более совершенную рабочую часть для отвода стружки.

Бывают для дерева и для бетона.

Заостренная часть винтового сверла для дерева напоминает шуруп, она врезается в древесину, поджимая режущую кромку к волокнам.

Срез получается чистым и аккуратным, даже при работе с сырым деревом.

Винтовое сверло для дерева

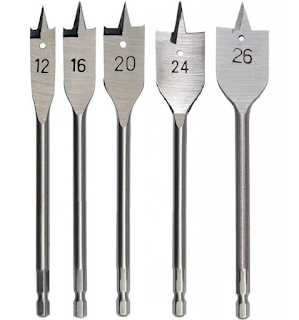

Перьевые (плоские) свёрла

Перьевые свёрла используются при сверлении глубоких и одновременно широких отверстий.

Режущая часть изготовлена в форме острой пики, очертания которой переходят в пластину (лопатку), которая крепится в державке или борштанге или выполняется заодно с хвостовиком.

Данный тип свёрл режет чистые края, без разорванных волокон древесины. В случае сверление небольшого углубления в его центре останется бороздка от основного зуба.

Такое сверло работает только на малых оборотах.

Кольцевые свёрла (коронки)

Кольцевые свёрла используются в тех случаях когда нужно высверлить отверстие с большим диаметром без предварительной подготовки.

Форма инструмента напоминает пустотелый цилиндр, а на оси вращения находится центровочное спиральное сверло.

Часть, режущая материал, выполнена либо в виде зубьев (для дерева), твердосплавных напаек (для бетона), либо имеет напыление из алмазной крошки (для стекла).

Балерина (балеринка)

Круговое сверло, которое используется при работе с деревом, фанерой, ДСП, МДФ и OSB плитах, резиной и кафелем (зависит от  установленной режущей части). Применяется для получения идеально ровного отверстия большого диаметра.

Инструмент имеет крестообразную форму с резцами, расстояние до которых от центра может регулироваться.

Копьевидные свёрла

Такие свёрла предназначены для работы с керамическими покрытиями низкой и средней плотности. Внешне они представляют собой пластинку, форма которой напоминает наконечник стрелы или копья, установленную на рабочую ось.

Такие сверла можно использовать и для самых плотных материалов, но ресурс инструмента будет быстро исчерпан - обычно, после 4-5 отверстий его можно выбрасывать. Однако, в продаже имеются модели с алмазным напылением, которые способны работать гораздо дольше.

Есть копьевидные сверла с двумя и четырьмя режущими кромками, с круглым и шестигранным хвостовиком.

Свёрла одностороннего резанья

Свёрла одностороннего резанья применяются для выполнения точных отверстий за счёт наличия направляющей (опорной) поверхности.

Режущие кромки располагаются по одну сторону от оси сверла.

Свёрла одностороннего резанья делятся на два вида: пушечные и ружейные

Пушечные свёрла

Пушечные свёрла представляют собой стержень, у которого передний конец срезан наполовину и образует канал для отвода стружки. Для направления сверла предварительно должно быть просверлено отверстие на глубину 0,5-0,8 диаметра.

Ружейные свёрла

Ружейные свёрла применяются для сверления отверстий большой глубины. Изготовляются из трубки, обжимая которую, получают прямую канавку для отвода стружки с углом 110-120° и полость для подвода охлаждающей жидкости.

Свёрла Форстнера

Свёрла Форстнера представляют собой усовершенствованная версию перового сверла, с дополнительными резцами-фрезами.

Он применяется преимущественно в мебельном производстве, для высверливания отверстий, например, для мебельных петель.

Свёрла конструкции Жирова

Свёрла конструкции Жирова на режущей части имеют три конуса с углами при вершине: 2φ=116-118°; 2φ0=70°; 2φ0'=55°. Из-за этого длина режущей кромки увеличивается, а также улучшаются условия отвода тепла.

В перемычке прорезается паз шириной и глубиной 0,15D. Перемычка подтачивается под углом 25° к оси сверла на участке 1/3 длины режущей кромки. В результате образуется положительный угол γ≈5°.

Центровочные свёрла

Центровочные свёрла применяют для сверления центровых отверстий в деталях.

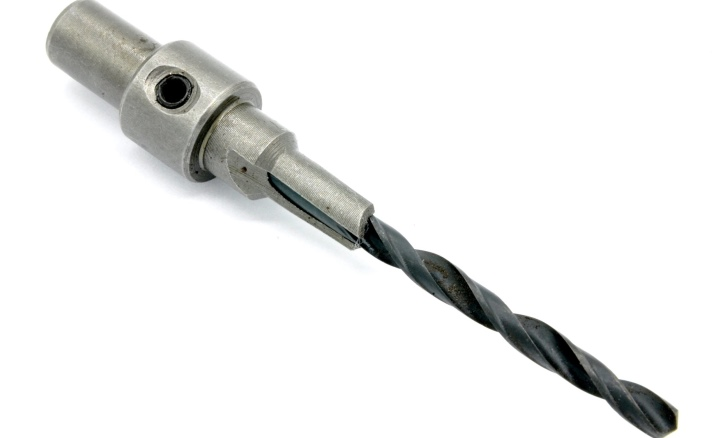

Свёрла для конфирматов

Это разновидность ступенчатого сверла, которое предназначено для создания отверстий под конфирматы, которые используются в мебельном производстве.

Свёрла для конфирматов состоят из:

• обычного спирального сверла по дереву определенного диаметра. Этим сверлом в деревянной детали получают отверстие, в которое будет вкручиваться резьбовая часть крепежа.
• фреза, которая вырезает в древесине отверстие под гладкую цилиндрическую часть с переходом, а также коническое углубление под потайную головку. Спиральное сверло входит в центральное отверстие фрезы и фиксируется в ней при помощи специального крепежного болта. Болт вкручивается шестигранным ключом.

Виды свёрл по конструкции хвостовой части

Хвостовая часть используется для крепления сверла в патроне станка или инструмента.

Свёрла бывают:

• свёрла с цилиндрическим хвостовиком. Это наиболее распространенный тип хвостовика. Сверло используется в основном в патронах с ключевым креплением.
  Как правило, диаметр хвостовика соответствует диаметру сверла, но в некоторых случаях хвостовик толще сверла (для более надёжной фиксации свёрл небольших диаметров) или тоньше сверла (для свёрл больших диаметров, которые надо зажать в стандартный кулачковый патрон).
  Не обладает хорошей передачей крутящего момента, так как может проскальзывать в патроне, зато меньше подвержено заклиниванию.




• свёрла с (конус Морзе, усиленный, конус). Имеет форму усеченного конуса, обычно используется в сверлильных станках. Подбирается в держатель по диаметру, длине и особенностям строения.
  Об этом можно узнать из маркировки. Например, КМ - это конус Морзе, рядом с буквенным обозначением должна стоять цифра от 0 до 7, которая определяет диаметр хвостовика.
  Для наилучшего удержания в шпинделе у таких сверл на хвостовике может иметься резьба или лапки.


• свёрла с трёхгранным хвостовиком. Свёрла с хвостовиками такого типа могут зажиматься в стандартные трёхкулачковые патроны и имеют то преимущество, что позволяют передавать большие вращающие моменты из-за стойкости к проворачиванию.

• свёрла с четырёхгранным хвостовиком. Первоначально хвостовик в форме усечённой четырёхгранной пирамиды просто вставлялся в отверстие соответствующей формы в шпинделе дрели и фиксировался винтом. Затем появились разного рода патроны, приспособленные для зажима таких хвостовиков. Свёрла с такими хвостовиками широко использовались для коловоротов.
  Современные трёхкулачковые патроны, устанавливаемые на большинстве выпускаемых дрелей, не могут надёжно зажать такое сверло и не могут его центрировать.
  Преимуществами такого типа хвостовиков является простота изготовления кузнечным способом, устойчивость к прокручиванию.

• свёрла с шестигранным (гексагональные, hex) хвостовиком. За счет жесткого позиционирования всех граней хвостовика в пазах обеспечивается уверенное удержание и исключается прокручивание сверла при вращении.
  В ряде случаев может зажиматься как трёхкулачковым патроном, так и вставляться в держатель для отвёрток-вставок 1/4 дюйма (это ускоряет замену сверла).

• SDS. Хвостовики SDS (нем. Steck - Dreh - Sitzt - "вставь", "поверни" и "бур закреплён", в англоязычных странах расшифровывается как англ. Special Direct System - "специальная направляющая система") были разработаны фирмой Bosch для быстрой смены буров в строительных перфораторах.
  Хвостовик для бура, диаметром 10 мм с двумя открытыми желобками (для направляющих клиньев), который на 40 мм вставляется в патрон перфоратора.

  Существует несколько модификаций SDS хвостовика.

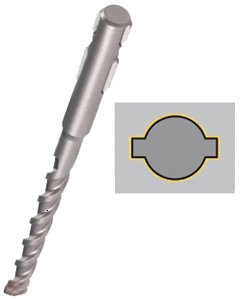

• SDS-plus (SDS+). Наиболее распространённый тип хвостовиков для перфораторов, диаметром 10 мм, который на 40 мм вставляется в патрон перфоратора. Имеет четыре паза (два открытых для направляющих клиньев и два закрытых для фиксации стопорными шариками). Площадь контакта клиньев составляет 75 мм².
  Буры с таким хвостовиком применяются на лёгких строительных перфораторах, минимальная длина буров с таким хвостовиком около 110 мм и максимальная - 1000 мм. Диаметр бура обычно от 4 до 32 мм (наиболее распространены диаметры 6, 8, 10 и 12 мм). Стандарт был введён фирмой Bosch в 1977-м году (по другим данным - в 1975-м году).
  Такой хвостовик на 100 % совместим с хвостовиком SDS.

• SDS-top. Мало распространённый тип хвостовика для перфораторов среднего размера. Имеется два закрытых и два открытых паза. Диаметр хвостовика 14 мм, он вставляется в патрон на 70 мм, площадь контакта клиньев составляет 212 мм². Диаметр бура обычно от 4 до 32 мм.
  Введён фирмой Bosch в 1999-м году, чтобы решить проблему выхода из строя хвостовиков SDS-plus при сверлении отверстий свыше 16 мм. Для работы бурами SDS-top используются перфораторы четырёхкилограммового класса со сменным патроном (патрон SDS-plus меняется на патрон SDS-top).

• SDS-max. Второй по распространённости тип хвостовика, предназначен для буров большого диаметра (обычно более 20 мм), используемых в тяжёлых перфораторах. Диаметр хвостовика 18 мм, площадь контакта клиньев составляет 389 мм², имеется три открытых и два закрытых паза, хвостовик вставляется в патрон на 90 мм.
  Стандарт был представлен фирмой Bosch публике в Кёльне в 1989-м году и начал применяться с 1990-го года.

• SDS-quick. Введённый в 2008 году фирмой Bosch тип хвостовика для буров, вместо пазов применяются выступы. В держатель такого хвостовика также можно вставлять биты и свёрла с шестигранным хвостовиком 1/4 дюйма. На начало 2010 года применяется только для перфоратора Bosch Uneo. В продаже есть буры диаметром от 4 до 10 мм.

• SDS-hex. Применяется только для пик и долот в отбойных молотках, в то время как остальные SDS могут использоваться также и для буров.

• и др.

Виды свёрл по способу изготовления

• Цельные свёрла - спиральные свёрла из быстрорежущей стали марок Р9, Р18, Р9К15, Р6М5, Р6М5К5, либо из твёрдого сплава.
• Сварные свёрла - в его изготовлении используется метод сварки, например: углеродистая сталь для хвостовика, быстрорежущая сталь для рабочей части.
• Свёрла оснащённые твердосплавными пластинами - бывают с прямыми, косыми и винтовыми канавками (в том числе с ω=60° для глубокого сверления).
• Свёрла со сменными твердосплавными пластинами - также называются корпусными (оправку, к которой крепятся пластины, называют корпусом). В основном используются для сверления отверстий от 12 мм и более.
• Свёрла со сменными твердосплавными головками - альтернатива корпусным сверлам.

Виды свёрл по обрабатываемому материалу

Свёрла по дереву

Сверло по дереву предназначено для создания отверстий с диаметром, не превышающим 20 мм в поверхностях из древесины различных пород, древесно-стружечных плитах, пластиковых изделиях, фанере и т.д.

Изготавливаются такие сверла из быстрорежущей стали без добавления напаек. Конструкция сверла предусматривает наличие боковых режущих кромок, острия центрирования и хвостовика цилиндрической формы.

Перьевые сверла по дереву используются для сверления отверстий большого диаметра в деревянных панелях. Их форма помогает избежать образования сколов в процессе обработки.

Кроме того, распространены такие формы сверл, как коронки по дереву (кольцевые сверла), фреза, сверло Форстнера и зенкер. Каждая из них предназначена для выполнения специфических задач, возникающих в процессе деревообработки.

Сверла по металлу

Для производства сверл по металлу применяются углеродистые легированные марки стали с добавлением кобальта, титана и других присадок. Это повышает износоустойчивость свёрл и повышает их надежность. Как правило, для сверл этого типа характерна перекрестная заточка, при которой инструмент имеет две основные режущие кромки, две дополнительные и режущую перемычку, образованную пересечением задних поверхностей.

Такие сверла применяются для создания отверстий в стальных листах, изделиях из чугуна, цветных металлов, металлокерамики, графита и др.

Свёрла по камню

Сверла по камню предназначены для обработки мрамора, гранита, бетона, кирпича и др.

Конструкция сверл по камню предполагает наличие пластин твердосплавного типа и спиральной шламоотводной канавки с крутым ходом. Пластины в данном случае изготавливаются из титана, бора, кремния и т. д. Затем изготовленные пластины методом напайки или с помощью лазерной сварки устанавливаются на сверло.

Свёрла, предназначенные для обычной дрели, имеют цилиндрический хвостовик. Хвостовик бура для перфораторов имеет различную конфигурацию: цилиндрический хвостовик, SDS-plus, SDS-top, SDS-max и т. д.

Во время использования сверло по металлу необходимо периодически охлаждать. Это позволит продлить срок службы изделия и избежать риска отрыва напаянных твердосплавных пластин.

Максимальный диаметр этого инструмента составляет 22 мм.

Сверла по стеклу

Сверла по стеклу предназначены для обработки хрупких материалов: стекла, керамики и т.п..

Они имеют стандартный диапазон диаметров (до 20 мм). Специфика их использования налагает ограничения на материалы, используемые при изготовлении инструмента, - сверло по стеклу должно обладать более высокими показателями прочности, чем обрабатываемый материал. Этот эффект достигается нанесением алмазного или победитового напыления на основу, изготовленную из инструментальной стали или латуни.

Важную роль в конструкции играет и тип наконечника - для эффективной обработки материала он должен иметь форму копья или пера.

Универсальные свёрла

Как понятно из названия, справляются с большинством материалов.

Имеют особую заточку, которая получила соответствующее название - универсальная.

Виды свёрл по направлению реза

Практически все сверла имеют правый рез. Однако есть и левосторонние свёрла, которые, в первую очередь, необходимы для многошпиндельных станков, которые сверлят заготовку с разных сторон, делая несколько отверстий одновременно. Также это могут быть и обычные станки, у которых основное направление вращения шпинделя левое.

Также в интернете часто упоминается что левосторонние свёрла применяются для высверливания обломавшегося крепежа (болтов, других свёрл и т.п.), который невозможно открутить вручную... Как по мне и обычным сверлом это сделать довольно просто, что мной и делалось.
