Виды электрических розеток

Отредактировано 22.09.2024

Ниже приведены советы, которые должны помочь понять устройство и в дальнейшем помочь выбрать электрическую розетку на 230 В, то есть те которые обычно и применяются в домах.

• По количеству фаз электрические розетки бывают однофазными и трёхфазными.
• Однофазные розетки в быту самые распространённые. И в основном именно об них будет написано ниже.
• Трёхфазные розетки (на 380-400 В) в быту распространены относительно слабо. И они нужны только если у вас есть трёхфазное напряжение и потребители такого напряжения. Например, это может быть электрическая плита или электрический котёл.

• По типу установки электрическая розетка бывают
• накладные розетки применяются когда проводка (кабель) крепится непосредственно на стену.
  Накладные розетки устанавливать просто, но они будут выпирать. Поэтому надо лучше продумывать место расположения чтобы розетку случайно не задевали. К тому же некоторые не нравится как выглядят эти розетки (они считают что такие розетки "портят" интерьер).


• встроенные розетки применяются когда кабель уложен в стену (то есть используется скрытая проводка). Основная часть розетки находится в стене, что безопасно, так как находящиеся под напряжением части розетки случайно задеть намного сложнее.

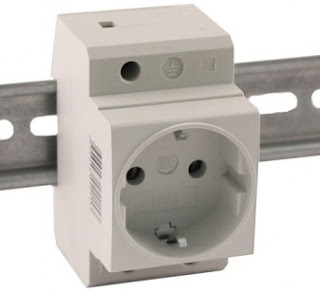

• розетки на дин-рейку устанавливаются в электрический щиток и бывает полезными при проведении ремонтных работ (когда всё остальное может быть отключено) и при обслуживания элементов электрической сети, расположенных в щитке.


• напольная (выдвижная) электрическая розетка служит для монтажа в пол (если в или на стене её установить почему-либо не получается), боковые панели шкафов, в столешницу стола и т.п..
  Как правило такая розетка имеет выдвижной механизм, чтобы когда она не нужна быть скрытой. Или хотя бы крышку, может быть даже на группу разных розеток. Без этих механизмов напольную розетку лучше не приобретать.

• Тип электрической розетки в разных странах разные.
  В России распространены типы C ("советская", двухполюсная) и F ("евро", трёхполюсная, с заземлением).
  - Розетка без заземления обычно устанавливается, когда заземление не требуется или не предусмотрено.
  - Розетка с заземлением используется в домах с трехпроводной электрической сетью. И именно такие розетки (как и электрические сети) считаются более безопасными.
  Отличительной особенностью является то, что имеются 2 дополнительных контакта помимо основных, а также то, что такие розетки более глубокие чем обычные.




  Слева розетка типа F. Справа розетка типа C.

• Степень защиты электрических розеток от влаги и пыли бывает разной и подбирается в зависимости от места установки и от того, какие воздействия на розетку предполагаются. Например, для жилой комнаты подойдёт розетка с IP 20. А вот для уличной розетки меньше IP44 лучше не использовать.
  Для обеспечения защиты розетки используется крышка. Правда защиту такая розетка обеспечивает только когда крышка закрыта.

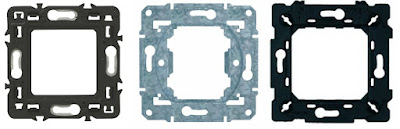

• Суппорт электрической розетки представляет собой металлическую рамку, с помощью которой розетка крепится в подрозетник. Также встречаются комбинированные суппорты из металла и пластика. Иногда можно встретить и полностью пластиковые суппорты.
  На передней части суппорта может быть нанесена маркировка, которая нужна для удобства монтажа и содержат всю необходимую информацию.
  Суппорт может быть не на всех видах розеток.


• Лицевая панель электрической розетки крепится на защелках или с помощью винта. Основная задача панели - закрыть механизм розетки.

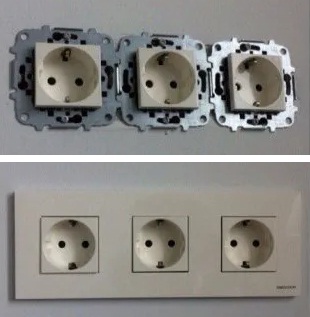

• Накладная рамка электрической розетки является пластиковой декоративной накладкой, которая закрывает суппорт и придаёт эстетичный вид самой розетке закрывая стык стены и подрезетника. Также за счет рамок можно создать интересный и уникальный дизайн.
  Рамки могут быть и на несколько розеток сразу, также рамки могут подходить и под выключатели, если они выполнены в одном стиле с розеткой.
  Зачастую рамки приобретаются отдельно.
  В хороших розетках рамка крепится независимо от лицевой панели, что позволяет свободно производить их демонтаж-монтаж.
  Накладная рамка существует не для всех видов розеток.

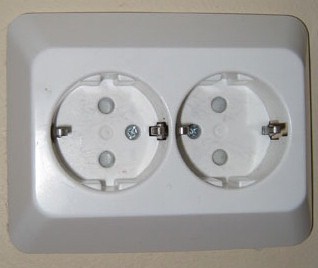

• Блочные электрические розетки (блочная розетка) подразумевают что под одной рамкой устанавливается сразу несколько розеток (или розетка обладает несколькими штепсельными гнёздами). В некоторых случаях это лучше чем одиночная розетка.


• Основа электрических розеток бывает
• керамической. Такая основа не горючая и выдерживает высокие температуры.
  Некоторые умудряются при монтаже сломать керамическую основу.


• пластмассовой. Сейчас обычно именно разные пластмассы применяются в основе электрических розеток. В хороших розетках применяются пластмассы стойкие к высоким температурам и не поддерживают горение.
  При плохом контакте появится запах, что может уберечь провода... а также ваш дом от возможного пожара.
• Цвет электрической розетки чаще всего белый. Но есть множество разных дизайнерских розеток, которые имеют разные цвета и их можно будет подобрать к любому интерьеру.
• Присоединение проводов в электрических розеток может быть двух типов
• винтами, которые вкручиваются в пластинку, которая и зажимает контакт. Если с течением времени контакт ослабеет, можно (и даже нужно!) будет аккуратно подтянуть винт.
  На некоторых розетках также указывается усилие зажима винтов. Для чего приходится использовать динамометрическую отвёртку.
  В розетке с таким методом присоединения проводов лучше всего провод не просто просовывать под болт, а делать кольцо. Этим обеспечивается большая площадь соприкосновения площадки с проводом. К сожалению это можно сделать не во всех моделях.


• быстрозажимными контактами (без винтов), в которых фиксация провода осуществляется благодаря специальному зажиму. Такое присоединение не требует дальнейшего обслуживания. Но площадь соприкосновения провода и контакта не большая... Впрочем по заверениям производителя этого достаточно.
  Также стоит учитывать что таким способом можно крепить только провода с медными жилами.
  Чтобы вынуть провод необходимо разжать зажим, надавив пальцами на расположенные выше контакта пластиковый язычок клеммы. Правда в некоторых моделях розеток достать установленные провод конструктивно не возможно.


• Контактная группа электрических розеток (то есть куда втыкается вилка) бывает двух видов
• лепестковые (пластинчатые) контакты представляют собой полоски из металла которые обычно изготавливаются из латуни, а в дешёвых моделях из стали.
  Малая упругость материала и большие нагрузки на изгиб в плоской пружине (кому интересно - ищите в интернете закон Гука) при частом включении/выключении приводят со временем к тому, что плоская пружина теряет упругость и перестаёт поджиматься, контакт становится хуже, что приводит к излишнему нагреву или контакт совсем пропадает и розетка перестаёт функционировать.
  Впрочем, в некоторых розетках пластинчатые контакты не возвращаются в свою первоначальную форму уже после одного подсоединения вилки.


• с пружинными контактами, в которых упругая винтовая пружина, через прижимную пластину, прижимает штырь вилки к контактной пластине розетки, или контакты дополнительно усилены пружиной. Такие разъёмы более надёжные чем полоски металла. Но в продаже они встречаются намного реже.



• Максимальный ток электрических розеток бывает разным. Но обычно розетки типа C и типа F (которые и используются в быту) бывают на 10 или на 16 Ампер.
  Ток влияет на то, какую нагрузку можно подключать к розетке. Поэтому лучше выбирать розетку на 16 Ампер, так как можно использовать оборудование мощностью 3,5 кВт и это может пригодиться в будущем. А вот к розеткам на 10 А можно подключать оборудование мощностью 2,2 кВт.

  Если у вас более мощное оборудование то надо использовать специальные силовые розетки, которые бывают на 32 А или 40 А.

• Максимальное напряжение электрических розеток типа C и типа F (которые и используются в быту) обычно составляется 250 Вольт. Об чём и делается надпись на самой розетке и на её упаковке.
  Если у вас есть трёхфазные потребите то надо для этого использовать специальные  трёхфазные розетки, максимальное напряжение у которых обычно составляет 400 Вольт.
• Шторки располагаются внутри электрических розеток и открываются только при одновременном воздействии на обе шторки, что служит защитой детей от всовывания чего-либо в розетку (например, одного гвоздя).
  Но тут стоит учитывать, что ребёнок может догадаться всунуть ДВА предмета в розетку, в результате чего шторки просто не помогут. Поэтому лучше пользоваться другими методами.




  На приведённой выше розетке с шторками возможно закусывание вилок у которых часть ножек изолированы пластиком, а сами концы металлические (например, такие вилки используются на зарядках). Закусывание происходит именно на границе перехода материалов пластик-металл. И чтобы вытащить такую вилку может придётся прилагать дополнительные усилия, что не очень хорошо.
  Но существуют розетки, в которых механизм шторок утоплен вглубь корпуса. В таких розетках закусывание вилки исключается.


• Выключатель на электрической розетке позволяет включать и отключать питание электроприбора не вставляя и не вынимая вилку. Подобное решение направлено на продление срока службы розетки.

• Световой индикатор (подсветка) в электрической розетке показывает что в сети есть напряжение, а также позволяет сориентироваться в темноте.

• Розетка с таймером позволяет задать время отключения электроприбора. Таймер может настроить при помощи кнопок и дисплея (в таком варианте даже не на одни день) или поворотного механизма.


• УДТ (УЗО) в электрической розетке служит для дополнительной защиты людей.

• Внутренняя изоляция электрической розетки даже при снятой лицевой панели обеспечивает электрическую безопасность, так как она закрывает все токоведущие части.



  Слева - розетка с внутренней изоляцией.
  Справа - без внутренней изоляции.

• Умная розетка (Wi-Fi розетка) может управляется дистанционно: при помощи смартфона (через специальное мобильное приложение), пульта или голосом. С их помощью создаётся система "умного дома".
  Умная розетка выполняется в виде обычной розетки, или вставляемой в обычную розетку адаптера (переходника).

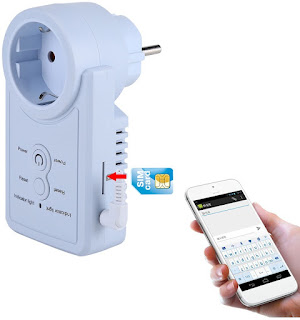

• GSM-розетка обеспечивает управление потребителя от это розетки с помощью команд через СМС. Для её работы надо в розетку вставлять сим-карту.


• Дополнительные разъёмы (например, USB) позволяет включать в одну розетку разную технику без использования дополнительных адаптеров.





• Иногда розетка комбинируется с выключателем освещения. Обычно такие комбинированные розетки устанавливаются в коридорах.



Также рекомендую ознакомиться с статьёй "Как размещать розетки в доме".
