Общее устройство автомата Калашникова

Отредактировано 1.10.2022

Ниже приведено общее описание устройства автомата Калашникова. Этих знаний должно хватить тем кто изучает НВП и, возможно, в дальнейшем их будет использовать при службе в армии... и охотникам, которые имеют охотничье оружие на основе АК.

Для примера приведено устройство АК-74, который состоит из следующих основных частей и механизмов:

• ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой.
• Стольная коробка предназначена для соединения элементов и механизмов автомата и обеспечения работы автоматики.
• Ствол предназначен для придания пули вращательного движения, направления полета и определенной начальной скорости. Снаружи ствол имеет: резьбу на дульной части, основание мушки, газоотводное отверстие, газовую камору, соединительную муфту, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя. Основание мушка, газовая камора и колодка прицела закреплены на стволе с помощью штифтов.
• Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния и состоит из прицела и мушки.
• Приклад и пистолетная рукоятка обеспечивают удобство стрельбы из автомата.

Ствол со ствольной коробкой, прицельным приспособлением и пистолетной рукояткой АК

Приклад и пистолетная рукоятка
а — постоянный приклад; б — складывающийся приклад АКС-74, АКС-74У; в — складывающийся приклад АКМС; г — складывающийся приклад АКС-74 в сложенном положении
1 — антабка; 2 — гнездо для пинала с принадлежностью; 3 — затыльник; 4 — крышка; 5 — пружина для выталкивания пенала с принадлежностью; 6 — фиксатор; 7 — защелка приклада; 8 — тяга; 9 — нижняя тяга; 10 — обойма; 11 — наконечник; 12 — ось; 13 — пистолетная рукоятка; 14 — планка для присоединения прицела

• крышки ствольной коробки. Предназначена для предохранения от загрязнения элементов и механизмов размещенных в ствольной коробке.
  С правой стороны крышки имеется ступенчатый вырез для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы, сзади — отверстие для выступа направляющего стержня возвратного механизма. Крышка удерживается на ствольной коробке с помощью полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма.

• затворной рамы с газовым поршнем. Предназначена для размещения, обеспечения поступательного движения затвора и его вращения при запирании канала ствола.
  Затворная рама имеет: внутри — канал для возвратного механизма и канал для затвора; сзади — предохранительный выступ; по бокам — пазы для движения затворной рамы по отгибам ствольной коробки; с правой стороны — выступ для опускания (поворота) рычага автоспуска и рукоятку для перезаряжания автомата; снизу — фигурный вырез для помещения в нем ведущего выступа затвора и паз для прохода отражательного выступа ствольной коробки. В передней части затворной рамы укреплен газовый поршень.


• затвора. Предназначен для досылания патрона в патронник, запирания канала ствола, производства выстрела (разбивания капсюля) и извлечения стреляной гильзы.
  При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение (страгивание) находящейся в патроннике гильзы. Иными словами, затворная рама ведёт находящийся в ней затвор назад, который это самое страгивание и производит своим досылателем. Это способствует сбросу давления в патроннике и предотвращает разрыв гильзы при последующем извлечении даже при очень сильном загрязнении патронника. Если в патроннике уже был предварительно досланный патрон, то он выбрасывается.

• возвратного механизма. Предназначен для возвращения затворной рамы с затвором в переднее положение

• газовой трубки со ствольной накладкой. Предназначена для направления движения газового поршня.

• ударно-спускового механизма. Ударно-спусковой механизм предназначен для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

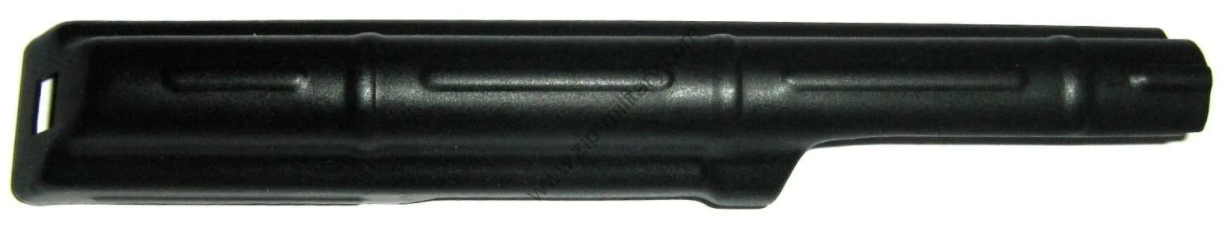

• цевья. Предназначено для удобства эксплуатации автомата и предохранения рук автоматчика от ожогов.

• магазина. Предназначен для помещения патронов и подачи их в ствольную коробку.

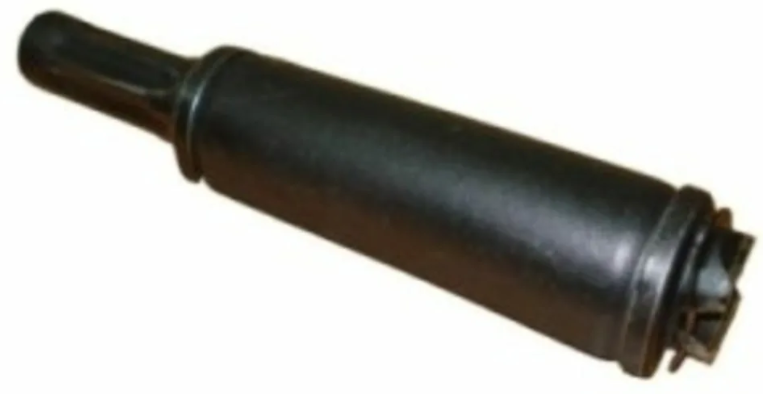

• дульного тормоза-компенсатора. Позволяет снизить отдачу, что позволяет улучшить точность и кучность стрельбы.

• штык-ножа. Присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).


Устройство автомата может немного отличаться в зависимости от модификации (варианта) и года выпуска.
